Okablowanie strukturalne to ta część pakietu ELV, którą najłatwiej potraktować jako „tylko trochę kabla”. Prawda wychodzi przy odbiorze projektu: trzy fabryki wyceniają tę samą listę z rozrzutem powyżej 40%, wszystkie trzy mogą wręczyć Ci próbkę, a różnica nie leży w negocjacjach — leży w czterech rzeczach: czy przewodnik to naprawdę lita miedź, czy żyła ma 23 AWG czy 24 AWG, czy powłoka przechodzi unijny CPR i czy fabryka odważy się wystawić raport z testu permanent link. Kabel to materiał, który tkwi w ścianach i korytach kablowych przez dwadzieścia lat bez ruchu; kup go źle raz, a poprawki kosztują wielokrotność samego materiału.
Ten artykuł nie wyjaśnia, „co to jest kabel sieciowy”. Omawia działania zakupowe, które możesz zweryfikować: jakie grupy materiałów faktycznie zawiera warstwa pasywna, jak odróżnić litą miedź od aluminium platerowanego miedzią, jak wybrać między Cat5e / Cat6 / Cat6A / światłowodem, jak działa arytmetyka PoE i przekroju przewodnika, na co patrzeć w raporcie z testów, 8 pytań do domknięcia z dostawcą, 5 kontroli przy przyjęciu towaru i 12-punktową listę kontrolną oferty. Okablowanie strukturalne to warstwa bazowa, która przenosi CCTV, kontrolę dostępu, system nagłośnienia, IPTV i punkty dostępowe Wi-Fi w integracji systemów niskoprądowych hotelu i jest jedynym systemem, którego nie da się naprawić po zamknięciu stropów i ścian działowych.
Photo: Santeri Viinamäki, CC BY-SA 4.0, via Wikimedia Commons.
Najpierw ustal zakres: warstwa pasywna to sześć grup materiałów, nie sam kabel
Jeśli potraktujesz okablowanie strukturalne jako „zakup kabla sieciowego”, oferta nigdy się nie zgodzi. W kompletnym projekcie kabel to tylko część wartości; reszta to materiały akcesoryjne, które zwykle pochodzą z innych fabryk.
| Grupa materiałów | Typowa specyfikacja | Co decyduje | Najczęstszy błąd zakupowy |
|---|---|---|---|
| Kabel poziomy | Cat6/Cat6A UTP lub F/UTP, 305 m w kartonie | Przepustowość, obciążalność prądowa PoE, żywotność | Aluminium platerowane miedzią (CCA) sprzedawane jako lita miedź; nagrzewanie PoE powyżej limitów |

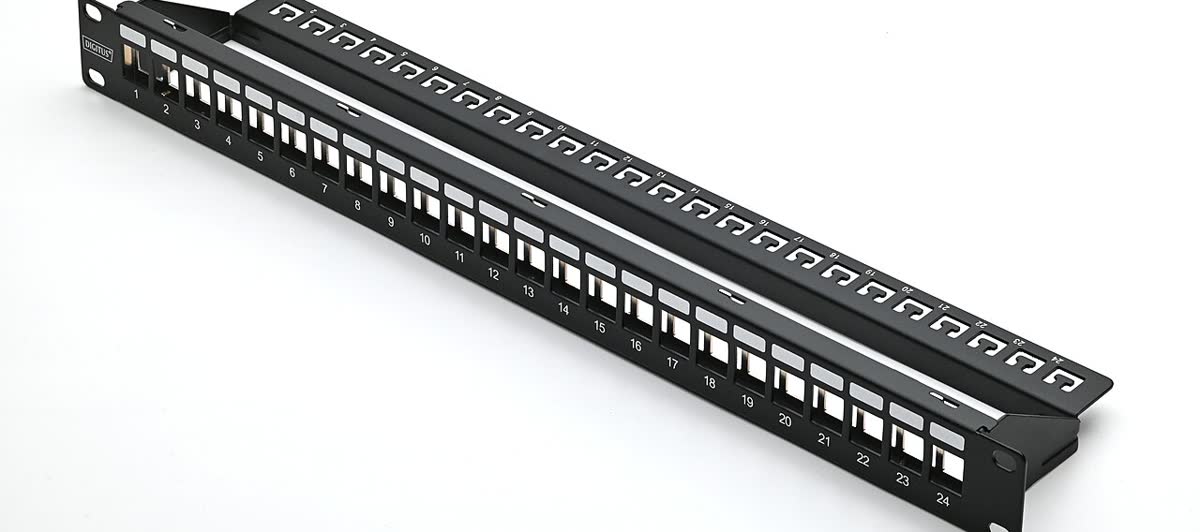

| Panele krosowe i moduły | panel krosowy 24/48-port, moduły keystone, osłony gniazd | Jakość zarabiania, trudność naprawy | Moduły z innej fabryki niż kabel; Return Loss nie przechodzi po zarobieniu |
| Kable krosowe | kable Cat6/Cat6A 0.5-5 m | Zgodność kanału, straty na miejscu | Smukłe kable 26 AWG zasilające urządzenia PoE++ |
| Światłowód i dystrybucja optyczna | kabel OM4/OS2, preterminowany MPO, ODF, pigtaile | Odległość backbone, konsolidacja w szafie głównej | Backbone wielomodowy planowany tak, jakby miał osiągnąć 10 km |

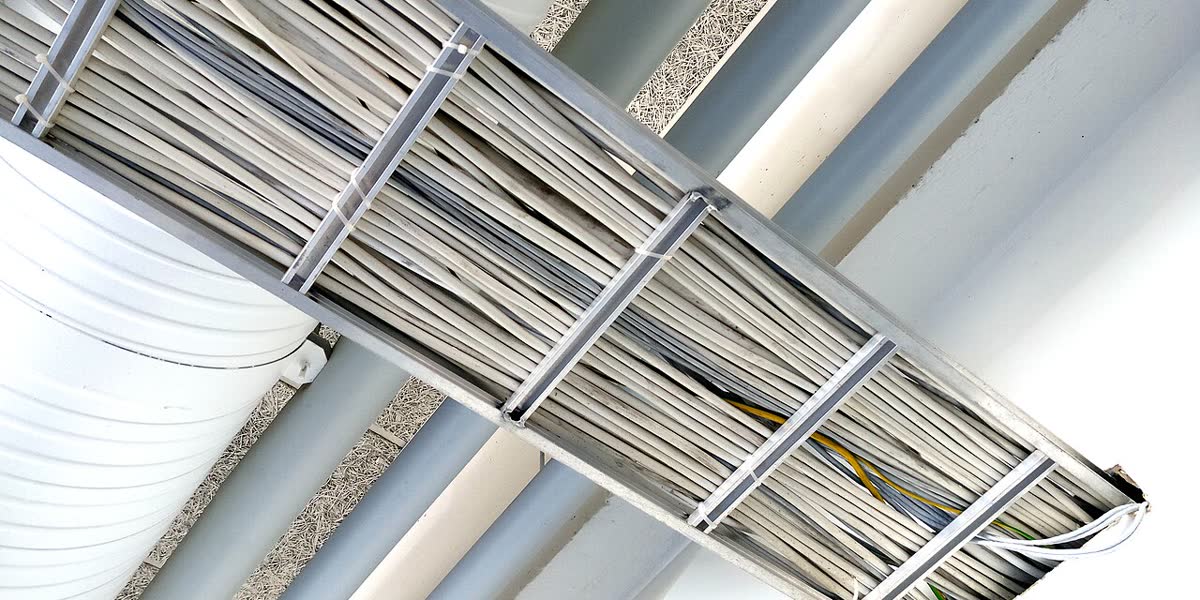

| Koryta i listwy kablowe | koryto metalowe, listwa PVC, rury, uszczelnienia ognioochronne | Trasa, odbiór przeciwpożarowy | Przekrój koryta wypełniony do liczby przewodów; brak miejsca na dołożenie kabla |
| Szafy i prowadzenie kabli | szafa 42U, prowadnice kablowe, pierścienie, system etykietowania | Obsługiwalność, odprowadzanie ciepła | Brak schematu etykietowania; pół roku później nikt nie odważy się tego dotknąć |
Jedna praktyczna zasada: najpierw policz punkty, aby uzyskać długość kabla i liczbę portów, potem zdecyduj o miedzi lub światłowodzie, a dopiero na końcu rozmawiaj o cenie. Dla projektu hotelowego z 500 pokojami i około 3,000 punktów danych, przy średnim łączu permanent link 55 m na punkt: 3,000 x 55 m = 165 km, dodać 10% zapasu montażowego na około 181.5 km, co przy 305 m w kartonie daje około 595 kartonów; porty wraz z 20% zapasu to 3,600, czyli około 75 sztuk paneli krosowych 48-port. W tej skali różnica w materiale przewodnika rośnie do kwoty sześciocyfrowej.
Pierwsza rzecz do ustalenia: lita miedź czy aluminium platerowane miedzią (CCA)
To jedyny parametr produktu w zakupach okablowania strukturalnego, na którym nie można pójść na kompromis. Seria TIA-568 wymaga przewodnika z litej miedzi wyżarzanej dla kabla poziomego; CCA tego nie spełnia, ale ponieważ jest tani i wygląda identycznie, jest najczęstszym sposobem na zbudowanie niskiej oferty.
| Pozycja | Lita miedź goła | Aluminium platerowane miedzią (CCA) | Jak zweryfikować |
|---|---|---|---|
| Rezystancja DC | Wartość odniesienia | Około 1.5-2x wyższa (rezystywność aluminium to około 1.6x rezystywności miedzi) | Zmierz rezystancję pętli DC na jednostkę długości i porównaj z próbką |
| Wytrzymałość mechaniczna | Rozciąga się i zgina bez pękania | Żyła pęka po zarobieniu, przesłuch niestabilny | Weź jeden karton, wykonaj 20 zarobień, sprawdź wskaźnik awarii |
| Obciążalność prądowa PoE | Zgodna | Zauważalnie wyższy wzrost temperatury | Podaj napięcie na 30 minut i zmierz wzrost temperatury względem limitu producenta |
| Próba spalania | Na przekroju przewodnika widać kolor miedzi | Po spaleniu żyła staje się szaro-biała i cieńsza | Odetnij kawałek, zdejmij powłokę i przypal zapalniczką - 30 sekund wystarczy |
| Certyfikacja i dokumenty | Może dostarczyć raporty z testów strony trzeciej | Zwykle nie może przedstawić numeru certyfikatu | Poproś o raport z badań typu i dokument klasy CPR |
Praktyczny krok: wpisz „przewodnik: lita miedź wyżarzana, 23 AWG, zgodny z ANSI/TIA-568.2-D” do umowy zakupu i zamówienia, i uzgodnij, że nieudana kontrola przy przyjęciu odrzuca całą partię. Gdy ta klauzula się znajdzie, duża część niskich ofert znika sama. Więcej przypadków tej samej pułapki „wygląda tak samo, a nie jest tym samym” znajdziesz w pułapkach BOQ przy zakupach w Chinach i w kontroli jakości sprzętu ICT.

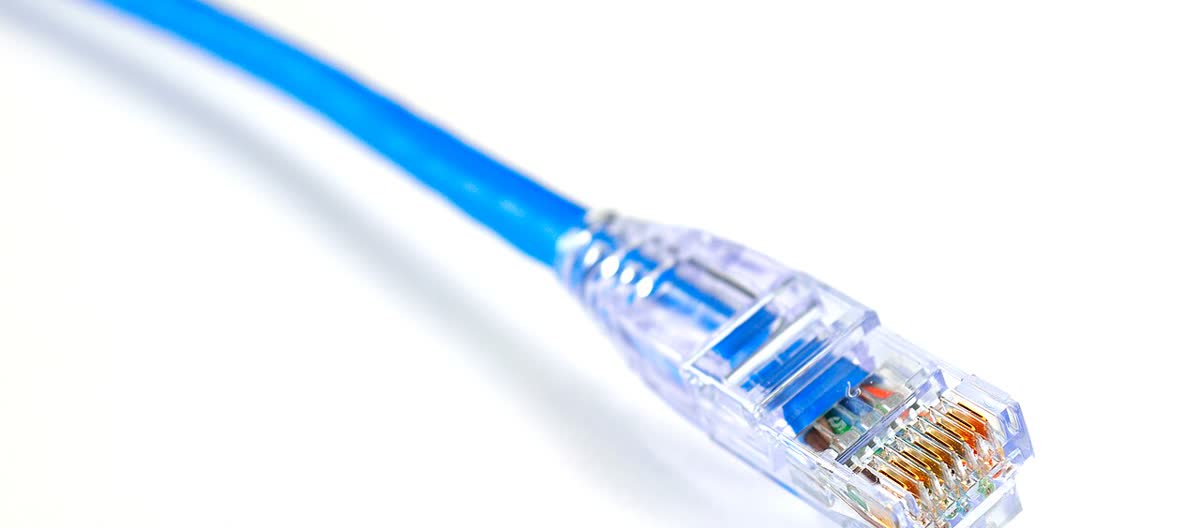

Cat5e / Cat6 / Cat6A / światłowód: wybierz według przepustowości, odległości i budżetu
Wybór to nie „nowsze jest lepsze”; chodzi o to, jaką usługę będzie obsługiwał klient, jak daleko i jaka jest najdłuższa odległość od szafy do gniazda.
| Typ | Pasmo częstotliwości | Typowe wsparcie | Odległość jednego odcinka | Do czego pasuje |
|---|---|---|---|---|
| Cat5e | 100 MHz | 1GbE, obsługuje też 2.5GbE | 100 m | Modernizacje starszych budynków, punkty telefoniczne i kontroli dostępu |
| Cat6 | 250 MHz | 1GbE na całym odcinku; 10GbE do około 55 m | 100 m (10G wymaga limitu długości) | Pokoje gości, biura, CCTV (PoE) - koń roboczy |
| Cat6A | 500 MHz | 10GbE na całym odcinku | 100 m | Konsolidacja backbone, szpitale i finanse, kondygnacje o dużej gęstości |
| Wielomodowy OM4 | - | 10GbE do około 550 m | Backbone wewnątrz budynku i kampusu | Uplinki switchy piętrowych, agregacja kamer |
| Jednomodowy OS2 | - | 10G/40G/100G na duże odległości | Klasa kilometrowa | Między budynkami kampusu, backbone międzybudynkowy |
Dwie praktyczne zasady: ① Miedź prowadząca 10G ma limit odległości - Cat6 osiąga około 55 m przy 10GBASE-T, więc jeśli klient chce 10G na pełnych 100 m, musisz przejść na Cat6A. Ta jedna linijka decyduje o różnicy materiałowej rzędu setek tysięcy i trzeba ją potwierdzić z klientem przed podpisaniem umowy. ② Dla backbone preferuj światłowód: gdy odcinek z szafy piętrowej do szafy głównej przekracza 90 m albo miedź musiałaby przejść przez pion elektryczny lub szyb windowy, idź od razu w OM4 lub OS2, zamiast przepychać miedź na siłę.
Photo: Raysonho @ Open Grid Scheduler / Grid Engine, CC0, via Wikimedia Commons.
PoE i przekrój przewodnika: 24 AWG to pieniądze, których nie da się oszczędzić
CCTV, punkty dostępowe Wi-Fi, telefony IP i czytniki kontroli dostępu pobierają zasilanie przez PoE, a im wyższa klasa PoE, tym większy prąd w kablu i wyższy wzrost temperatury - to część najłatwiej rozmywana w karcie katalogowej.
| Standard PoE | Moc portu (PSE / urządzenie zasilane) | Wykorzystane pary | Punkty po stronie kabla |
|---|---|---|---|
| 802.3af (Type 1) | 15.4 W / 12.95 W | 2 pary | 24 AWG akceptowalne |
| 802.3at (Type 2) | 30 W / 25.5 W | 2 pary | Zalecane 23 AWG; derate wiązki zgodnie z wytycznymi producenta |
| 802.3bt Type 3 | 60 W / 51 W | 4 pary | Wymagane 23 AWG lub większe; złącza wymagają testów prądowych PoE |
| 802.3bt Type 4 | 90 W / 71 W | 4 pary | Ścisłe limity wiązki; preferowany ekran lub większy przekrój |
Trzy liczby, o które trzeba zapytać: ① czy przekrój to 23 AWG czy 24 AWG (każdy krok w dół podnosi wzrost temperatury przy tym samym prądzie); ② ile kabli zasilanych jest spiętych w tym samym korycie (ciepło wiązki obniża obciążalność prądową); ③ czy złącza zostały przebadane według standardu prądowego PoE (IEC 60512-99-001/002). Wpisanie tych trzech rzeczy do zamówienia jest znacznie tańsze niż kupowanie zapasu mocy na switchu. O stronie switcha dla PoE i budżetowaniu mocy przeczytasz w przewodniku po zakupie switcha PoE i w wyborze 24-portowego switcha PoE.
Powłoka i zgodność: projekty do UE zaczynają się od klasy CPR
W projektach eksportowanych do Europy kabel jest wyrobem budowlanym i musi być sklasyfikowany według unijnego CPR (EN 50575) w euroklasę (Dca / Cca / B2ca i tak dalej) z naniesionym oznaczeniem CE. Im wyższa klasa, tym ostrzejsze wymagania dotyczące trudnopalności i niskiej emisji dymu oraz większa różnica w materiałach i cenie. Cztery kolejne punkty do ustalenia jednocześnie:
- LSZH (low smoke zero halogen): standard w szafach głównych, pokojach hotelowych, metrze i innych przestrzeniach z ludźmi. Powłoka PVC jest tańsza, ale przy spalaniu wydziela toksyczny dym, a wiele projektów wprost ją wyklucza.
- Ekranowany czy nieekranowany: szpitale, obiekty przemysłowe i trasy z dużymi zakłóceniami od zasilania stosują F/UTP lub S/FTP, ale ekran musi być połączony w sposób ciągły na obu końcach; uziemienie tylko z jednej strony to wyrzucone pieniądze.
- Pełna długość i znaczniki metrów: czy oferta jest za karton czy za metr, czy karton rzeczywiście mieści 305 m i czy jest ciągły znacznik metra. Kartony próbne trzeba zmierzyć przy dostawie.
- Uszczelnienia ognioochronne i klasa koryta: ustal materiał uszczelnień i rezerwę pojemności koryta, zanim zamkną stropy, inaczej w dniu odbioru przeciwpożarowego nie da się już nic zmienić.
Odbiór: permanent link czy channel i co musi pokazać raport z testów
Jeśli testy polowe zostaną wykonane w złej konfiguracji, nawet dobry materiał nie pozwoli ustalić odpowiedzialności. Najpierw rozdziel dwie konfiguracje, potem zdecyduj, co testować.
| Konfiguracja | Definicja | Limit długości | Co obejmuje |
|---|---|---|---|
| Permanent link | Kabel poziomy plus zarobienia na obu końcach, bez kabli krosowych | 90 m | Od panelu krosowego do osłony gniazda; odpowiada wykonawca okablowania |
| Channel | Permanent link plus kable krosowe na obu końcach | 100 m | Obejmuje kable użytkownika i urządzenia; granicę odpowiedzialności trzeba zapisać |
Testuj punkt po punkcie testerem okablowania klasy certyfikacyjnej i wystaw raport. W raporcie trzeba sprawdzić cztery rzeczy: ① konfigurację testu (permanent link czy channel) i standard limitu; ② mapę połączeń (Wire Map) i długość; ③ czy Insertion Loss, przesłuch zbliżny (NEXT) i Return Loss przechodzą; ④ czy liczba testów zgadza się z harmonogramem punktów (próbka 10% czy każdy punkt). Przy przyjęciu towaru wykonaj jeszcze pięć kontroli:
- Zdejmij powłokę z kawałka kabla i obejrzyj kolor oraz przekrój przewodnika (30-sekundowa próba zapalniczką pod CCA);
- Zważ karton próbny i zmierz znacznik metra (pełna długość);
- Weź 10 losowych sztuk, zarób je i policz wskaźnik awarii;
- Podaj napięcie na 30 minut i zmierz wzrost temperatury (typy PoE);
- Sprawdź, czy raport z badań typu, dokument klasy CPR i oznaczenie na kartonie są ze sobą zgodne.
Photo: Phiarc, CC BY-SA 4.0, via Wikimedia Commons.
8 pytań do domknięcia z dostawcą
- Czy przewodnik to lita miedź wyżarzana czy aluminium platerowane miedzią? Jaki przekrój AWG? (Zdobądź to na piśmie.)
- Czy możesz dostarczyć raport z badań typu według ANSI/TIA-568.2-D albo równoważnej normy IEC?
- Jaki jest materiał powłoki i euroklasa CPR? Czy możesz wystawić CE/DoC?
- Czy długość jest pełna? Czy w kartonie jest ciągły znacznik metra i czy zgadzasz się na otwarcie kartonu do pomiaru?
- Czy panel krosowy, moduły i kable krosowe są produkowane u siebie czy kupowane? Czy cały zestaw może wyjść z jednej partii produkcyjnej?
- Czy światłowód to OM4 czy OS2 i jak ustala się zarabianie (spawanie, preterminowany MPO, montaż polowy)?
- Czas realizacji i pakowanie: ile tygodni dla standardowych specyfikacji, ile kartonów wchodzi do kontenera i jak chroniona jest wilgoć?
- Gwarancja i niezgodności: jak wymieniane są wadliwe próbki i kto ponosi szkody transportowe?
12-punktowa lista kontrolna oferty
Co jest kupowane (kabel / moduły / panel krosowy / kable krosowe / światłowód / koryto / szafa) - materiał przewodnika i AWG - kategoria częstotliwości (Cat6/Cat6A) - typ ekranowania - materiał powłoki i klasa CPR - długość i czy jest pełna - metoda pakowania (karton lub szpula, znaczniki metra) - typ raportu z testów - dokumenty certyfikacyjne (CE/DoC/raport z badań typu) - czas realizacji i załadunek kontenera - warunki płatności (zadatek i reszta przed wysyłką) - lata gwarancji i klauzula niezgodności. Pominięcie choćby jednego z tych punktów sprawia, że oferty nie są porównywalne.
Pozyskiwanie okablowania strukturalnego: FAQ
P1: Ile więcej kosztuje Cat6A niż Cat6 i czy warto? Różnica to głównie zawartość miedzi i konstrukcja - Cat6A jest grubszy i zwykle ekranowany z przekładką krzyżową. Jeśli projekt musi prowadzić 10GbE na pełnych 100 m albo punkty konsolidacyjne są gęste, Cat6A jest jedyną opcją. Do internetu w pokojach gości, CCTV i telefonów IP Cat6 w pełni wystarcza. Decyzję przesądza przepustowość usługi i najdłuższy odcinek, a nie to, że nowsze jest lepsze.
P2: Czy aluminium platerowane miedzią (CCA) można w ogóle stosować? Nie w okablowaniu poziomym. TIA-568 wymaga litego przewodnika miedzianego dla kabla poziomego; CCA ma wyższą rezystancję DC, słabszą wytrzymałość mechaniczną, wyższy wzrost temperatury pod PoE i wyraźnie wyższy wskaźnik awarii zarobień. Pojawia się czasem w krótkich kablach krosowych albo w pracach niskoprądowych bez transmisji danych, ale jeśli oferta nie podaje materiału przewodnika, traktuj to jako pozycję ryzyka.
P3: Czy kabel ekranowany to bezpieczniejszy wybór? Nie. Ekranowanie (F/UTP, S/FTP) zarabia na siebie w środowiskach o dużych zakłóceniach, ale ekran musi być połączony w sposób ciągły na obu końcach, inaczej staje się anteną i parametry się pogarszają. UTP wystarcza w większości biur i pokoi hotelowych; budżet lepiej wydać na litą miedź i większy przekrój przewodnika.
P4: Czy raport z testów ma obejmować każdy punkt czy próbkę? W hotelach, szpitalach i projektach finansowych testuj każdy permanent link i przekaż surowe pliki .flw razem z dokumentacją powykonawczą. W projektach modernizacyjnych może wystarczyć próbka 10%, pod warunkiem że obejmie najdłuższe łącze, punkt najdalej od szafy głównej i każdą trasę przez pion elektryczny. Podaj konfigurację testu i standard limitu, a granica odpowiedzialności będzie jasna.
P5: Jak ustalamy metodę zarabiania dla backbone światłowodowego? W projektach z wieloma piętrami i dużą gęstością punktów stosuj preterminowany kabel MPO: plug and play na budowie, krótszy harmonogram. Dla długich backbone’ów, gdzie liczy się koszt, spawanie daje niższy Insertion Loss, ale wymaga spawarki światłowodowej i certyfikowanych techników. Oba wymagają testów Insertion Loss i Return Loss, a oba zestawy raportów muszą wyjść razem z towarem.
Wyślij BOM i otrzymaj porównywalną ofertę w ciągu 48 godzin
Jeśli masz w ręku listę projektową - czy to 3,000 punktów danych w jednym budynku, czy cała warstwa pasywna pakietu ELV dla hotelu na 500 pokoi - wyślij nam: liczbę punktów i ich rozkład, typ usługi (1G/10G), odległość najdłuższego łącza, czy wymagane jest ekranowanie, rynek docelowy i wymagania certyfikacyjne (CE/CPR lub inne) oraz port dostawy. W ciągu 48 godzin zwrócimy formalne porównanie 3-5 fabryk, pozycja po pozycji: materiał przewodnika, AWG, klasa powłoki, pakowanie i raporty z testów, i powiemy, które parametry można negocjować, a które psują projekt, gdy tylko się je ruszy.
Lista okablowania strukturalnego jest zwykle wydawana razem z kontrolą dostępu i domofonami, systemem nagłośnienia i CCTV; warto sprawdzić cały pakiet wobec jednej struktury kosztów systemu ELV, aby podsystemy nie kupowały kabla dwa razy i nie goniły tych samych ścian dwa razy.
