O mesmo hotel, o mesmo âmbito ELV, três fornecedores, e três números 2-3x distantes - e nenhum deles está a mentir. A diferença não é caro ou barato, é o âmbito: um cota equipamento FOB, outro cota entregue no local, outro inclui instalação e programação. O que precisa de comparar é a mesma coisa, não três números.
Este artigo não publica um custo por metro quadrado - nenhuma tarifa unitária honesta sobrevive a um verdadeiro mapa de quantidades. Aborda quatro coisas que pode verificar: como o dinheiro num pacote ELV se divide em cinco blocos, como orçamentar a partir da contagem de pontos quando não tem desenhos, porque é que o mesmo BOQ difere 2-3x, e os 12 pontos que têm de ser fixados na cotação. ELV é o termo genérico para integração de sistemas de baixa tensão de hotel, e mais dinheiro vai para fazer os sistemas trabalhar em conjunto do que para qualquer dispositivo individual.

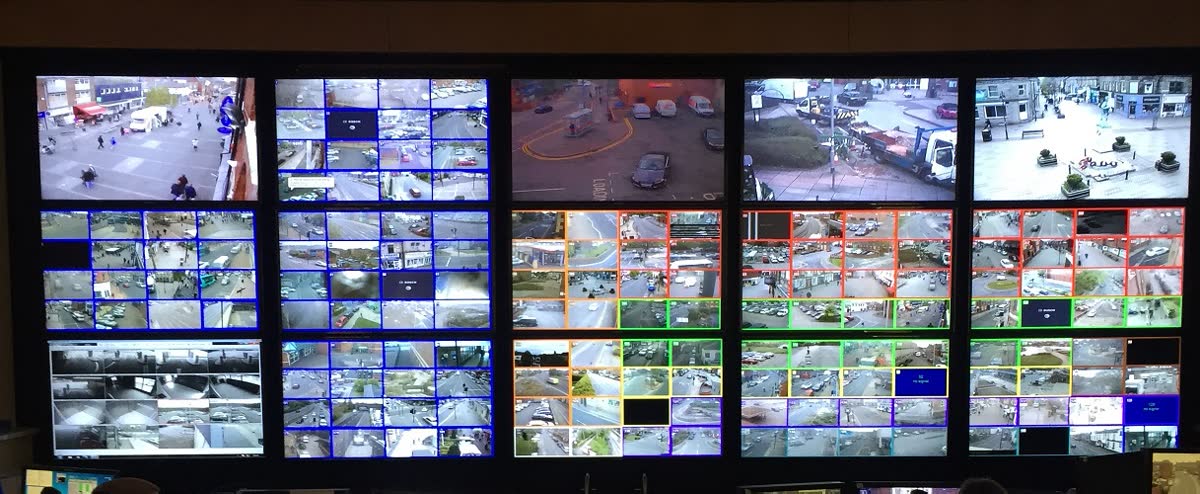

Photo: RobH, CC BY-SA 3.0, via Wikimedia Commons.
Alinhe Primeiro o Âmbito: Os Seus Três Números Não São a Mesma Coisa
A confusão mais comum é «A cota 180,000, B cota 410,000 - em qual acredito». Olhe para o âmbito antes de olhar para quem é barato.
| Âmbito | O que está incluído | O que não está incluído | Quem costuma cotá-lo | Risco principal |
|---|---|---|---|---|
| Materiais / equipamento entregue | Equipamento + cabo + racks, entregues num porto ou armazém nomeado | Instalação, comissionamento, programação, desperdício, consumíveis | Exportadores / empresas de trading | Parece o mais barato, mas é apenas 50-70% do total |
| Pacote de equipamento + formação | O acima mais orientação no local e configuração básica | Calha e conduta de cabos, puxamento de cabos, elevação para pisos superiores, tempo de comissionamento | Fornecedores chineses | A mão de obra no local varia muito; um cronograma arrastado duplica o custo |
| Chave na mão (fornecimento e instalação) | Hardware + cabo + instalação + programação + aceitação | Provisões de obra civil, equipamento da sala de comunicações, alimentação de rede | Empreiteiro principal / integrador local | O mais caro, mas há um único responsável; adequado a um cronograma apertado |
A conclusão é simples: consiga que os três cotem o mesmo âmbito antes de discutir o preço. Se um cota FOB, outro DDP e outro chave na mão, pelo menos metade da diferença de 2-3x é âmbito, não preço. É por isso que pedimos aos compradores que indiquem até onde vai o preço cotado - metade das armadilhas comuns nas cotações de sourcing começa exatamente aqui.
Divida uma Cotação ELV em Cinco Blocos de Custo
Não divida por sistema (CCTV, controlo de acessos, rede…), essa é uma visão técnica; divida por quem o fornece e como é medido, para que possa ser verificado.
| Bloco de custo | Unidade | Quem fornece | O que a cotação tem de indicar |
|---|---|---|---|
| 1 Equipamento ativo | unidade / canal / porta / ponto | Habitualmente China | Modelo, resolução ou especificação, nível de marca, garantia |
| 2 Cabo, calha, conduta e consumíveis | metro / rolo / comprimento | China ou local | Categoria (Cat6 / Cat6A), material e calibre do condutor, se a calha e o puxamento de cabos estão incluídos |
| 3 Racks, distribuição de energia e backup | unidade / conjunto / kVA | China | Tamanho e quantidade de racks, capacidade e autonomia da UPS, se o armário de baterias está incluído |
| 4 Software, licenças e programação | canal / posto / ponto | Fornecedor ou local | A licença é perpétua, profundidade de integração (BMS/PMS), dias-homem de comissionamento |
| 5 Instalação, comissionamento e aceitação | ponto / dia-homem / item | Local | Quem sobe o equipamento, quem termina as ligações, quem produz o relatório de aceitação, marcos do cronograma |
Nas cotações que tratamos, as proporções típicas são: equipamento ativo 40-55%, cabo e consumíveis 12-20%, racks e energia 5-10%, software e programação 5-12%, instalação e comissionamento 20-35%. Os últimos dois blocos juntos representam frequentemente 30-45%, e não estão dentro de uma cotação de fornecimento da China - se só tem o preço do fornecedor chinês, tem 60-75% do total.
Orçamentar Sem Desenhos: Um Método em Três Passos
Antes de os desenhos chegarem e de o BOQ ser congelado, use a contagem de pontos para obter um intervalo - mais útil do que esperar por cotações.
Passo 1: conte os pontos. Conte por categoria, não por metro quadrado: pontos de câmera, pontos de dados (rede), portas de controlo de acessos, posições de AP wireless, tomadas de IPTV, pontos de PA/intercomunicador, número de racks. Os números vêm do número de quartos x pontos por quarto, mais as áreas comuns.
Passo 2: dê a cada ponto um «intervalo incluindo consumíveis». Não peça um preço unitário; faça três perguntas e o intervalo reduz-se para metade: até onde vai o lanço (comprimento médio de cabo), precisa de tubo ou calha, e que grau de dispositivo fica na ponta.
Passo 3: adicione os custos ocultos como fatores. Desperdício e folga de cabo (habitualmente somar 8-15%), encaminhamento de racks e distribuição, dias-homem de programação e comissionamento, tarifa de instalação local.
Um sentido real de escala: 2,000 pontos ELV com um lanço médio de 50 m são 100 km de cabo só por si. A diferença de preço não está nas palavras «Cat6 ou Cat6A» mas no condutor: Cat6 é 250 MHz e leva 10G até 55 m, Cat6A é 500 MHz e leva 10G até 100 m; dois rolos ambos etiquetados «Cat6», um de alumínio com revestimento de cobre (CCA) e um de cobre maciço, comportam-se de forma completamente diferente em lanços longos de PoE - e é por isso que um bloco de custo de 12% pode comer o custo de retrabalho dos próximos anos.
Porque é que o Mesmo BOQ Difere 2-3x: Seis Variáveis
Ordenadas pelo seu efeito no preço total, da maior para a menor:
- Nível de marca. A diferença de equipamento entre linha um, linha dois e marca branca pode chegar a 1.5-2.5x. A pergunta não é que marca, mas qual é o teste para um equivalente aceitável.
- Categoria de cabo e condutor. Cat6 / Cat6A / blindado e não blindado, cobre maciço e CCA: o preço de um quilómetro de cabo pode duplicar, e decide se o PoE e o 10G são utilizáveis.
- Especificação de vídeo e dias de retenção. O item mais subestimado: uma câmera de 4MP a 8 Mbps são 86.4 GB por dia; 600 câmeras retidas durante 30 dias são 1,555 TB. A 4 Mbps os mesmos 30 dias caem para 778 TB. O armazenamento e a largura de banda custam muito mais do que as próprias câmeras - e é por isso que o armazenamento de CCTV de hotel precisa de um artigo próprio.
- Racks, encaminhamento de distribuição e autonomia de backup. A autonomia da UPS é cotada em horas, e dependendo do regime de descarga usado a capacidade da bateria pode diferir em mais de metade; capacidade de UPS e dimensionamento de baterias é o exemplo mais claro.
- Profundidade de programação e integração. 60 câmeras e 600 câmeras não são a mesma carga de trabalho; se o sistema tem de falar com BMS e PMS, e se as licenças são vendidas por canal ou por posto.
- Quem é responsável pela instalação e comissionamento. Fornecimento da China com eletricistas locais, ou o pacote inteiro para um empreiteiro principal local, pode oscilar mais de 20% do total.

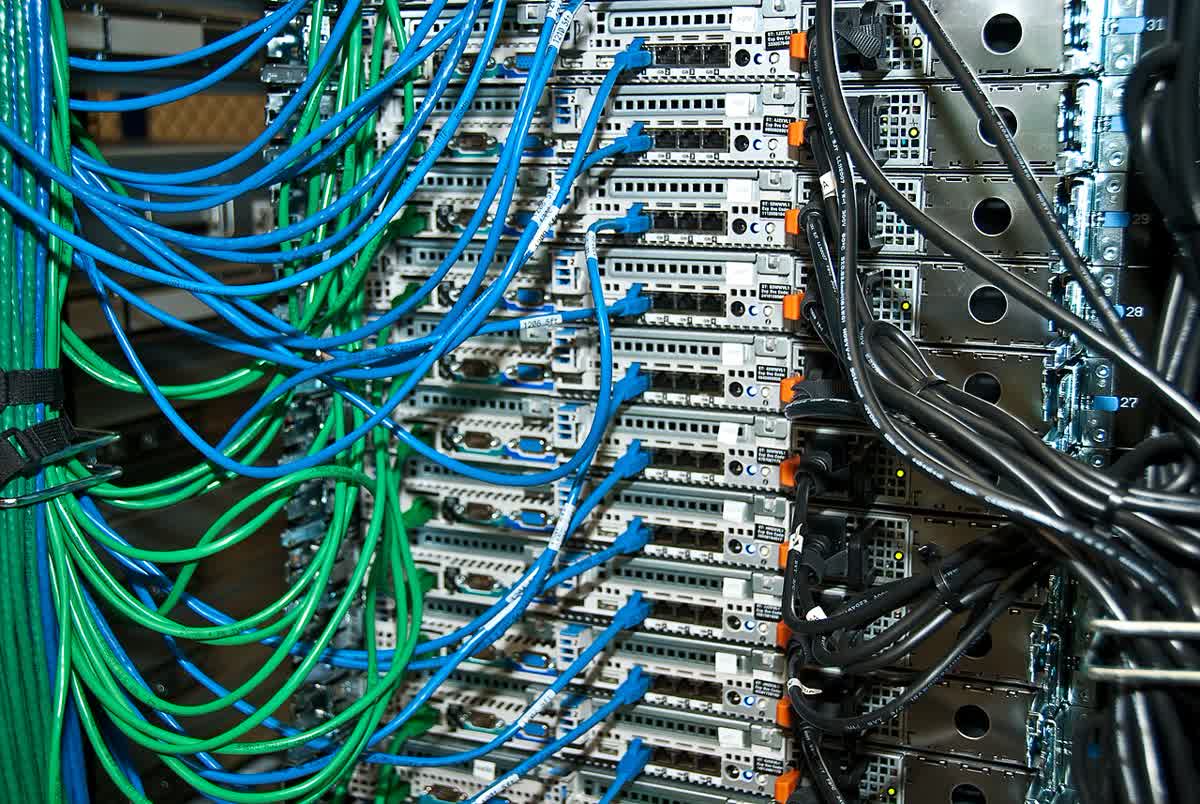

Photo: Mark Yeomans, CC BY-SA 4.0, via Wikimedia Commons.
Os 12 Pontos Que Tem de Fixar na Cotação
| # | Pergunta a fazer | O que acontece se não o fizer |
|---|---|---|
| 1 | Até onde vai o preço cotado (FOB / CIF / DDP / instalado) | Os três números não são comparáveis |
| 2 | O cabo é de cobre maciço ou CCA, e de que calibre | O PoE cai, o 10G não corre à taxa nominal |
| 3 | A calha, a conduta, o tubo e os consumíveis estão incluídos | O local compra-os à parte, despesa fora do orçamento |
| 4 | Que percentagem é permitida para desperdício e folga de cabo | Falta no acerto, o preço sobe |
| 5 | Resolução da câmera, taxa de bits, dias de retenção e número de discos | Capacidade de disco insuficiente, a aceitação trava |
| 6 | UPS em VA/W, autonomia a que regime de descarga, armário de baterias incluído ou não | O backup encolhe para metade |
| 7 | Quantidade, tamanho e número de circuitos de distribuição dos racks | Não cabem na sala, segunda compra |
| 8 | Software licenciado por canal / posto / ponto, perpétuo ou não | Discussão de renovação no segundo ano |
| 9 | Dias-homem de comissionamento, orientação no local e formação incluídos | O cronograma escorrega, a mão de obra é faturada à parte |
| 10 | Quem é responsável pelas interfaces com BMS/PMS e com o alarme de incêndio | Culpa passada de um lado para o outro na interface |
| 11 | Que norma a aceitação segue (cablagem ISO/IEC 11801, EN 50173; vigilância série EN 62676) | Discussão na aceitação, pagamento final retido |
| 12 | Marcos de pagamento e o entregável associado a cada um | O dinheiro está todo pago e ninguém apareceu |
Se faltarem quatro destes 12 na cotação, a comparação de preços perde o sentido. A nossa prática é transformá-los num modelo de RFQ e enviá-lo com o BOQ, para que o que volta seja a mesma tabela, comparada linha a linha.
Seis Armadilhas Que Fazem o Custo Subir
- Tratar um preço unitário por ponto como o total: um preço unitário baixo é habitualmente obtido deixando de fora consumíveis e comissionamento.
- Comparar equipamento mas não cabo: o bloco de 12-20% é onde a água se esconde, e o mais difícil de refazer.
- Esquecer o custo de elevação e de calha: prumadas verticais e mudar a sala de comunicações são as razões mais comuns para um aumento de preço no tempo de obra.
- Tratar a programação como oferta gratuita: uma promessa de programação sem dias-homem não é integração.
- Mesmo nome, material diferente: o mesmo Cat6, os mesmos 4MP, podem estar a 2x de distância, e só descobre na aceitação.
- Comparar moedas diferentes e termos comerciais diferentes na mesma tabela: este fabrica uma ilusão de «15% mais barato» todos os anos.
Ligue o Dinheiro aos Marcos do Projeto
Uma estrutura de pagamento exequível (desbloqueada por entregável, não por data): 20-30% de adiantamento com o contrato, 30-40% após inspeção pré-embarque do equipamento principal, 20-25% à chegada, contagem e instalação, e um saldo de 10-15% após comissionamento conjunto, aceitação e entrega dos documentos. Cada passo precisa de algo que possa realmente aceitar: o relatório de inspeção, a lista de embalagem, os registos de teste dos pontos, o relatório de aceitação.
Os relatórios têm de ser acordados com antecedência, não no local. Há um modelo de relatório de inspeção pré-embarque e uma tabela de amostragem AQL neste site que pode usar diretamente; as verificações à chegada e a amostragem de equipamento ELV seguem a mesma lógica.
Custo do Sistema ELV: FAQ
P1: Quanto custa um sistema ELV de hotel por metro quadrado? Ninguém consegue responder a isso honestamente. No mesmo hotel de 500 quartos, a densidade de pontos, os dias de retenção, se o BMS/PMS está integrado, e a tarifa de mão de obra local vão cada um mover o total por um fator de dois. A abordagem viável é orçamentar um intervalo a partir da lista de pontos, e depois cotar linha a linha quando o BOQ estiver congelado.
P2: Porque é que os fornecedores chineses são muito mais baratos do que um integrador local? Porque o âmbito é diferente. Os fornecedores chineses cotam habitualmente equipamento e cabo FOB; um integrador local cota chave na mão incluindo instalação, comissionamento e responsabilidade. Converta ambos para o mesmo âmbito e a diferença regressa habitualmente a uma faixa sensata - a vantagem genuína é a diferença na parte do equipamento fornecida da China.
P3: O cabo e os consumíveis podem ser cortados? Podem ser otimizados, não removidos como rubrica. O cabo é um bloco de custo de 12-20% mas decide se a energia PoE e o 10G funcionam, e um retrabalho custa habitualmente mais do que o próprio cabo. Os pontos de avaliação estão em sourcing e aceitação de cablagem estruturada.
P4: Cortar o preço unitário da câmera é a poupança mais eficaz? Não. Armazenamento, largura de banda, racks e portas de switch são frequentemente mais caros do que as próprias câmeras: 600 câmeras de 4MP a 8 Mbps durante 30 dias precisam de 1,555 TB em bruto. Projetar corretamente a taxa de bits e a política de retenção poupa muito mais do que apertar o preço da câmera. O número de portas de switch e o orçamento total de energia também são variáveis de custo - veja sourcing de switches PoE.
P5: Depois de comparar as cotações, como confirmo que o fornecedor consegue entregar? Três coisas: uma lista ao nível do ponto de um projeto comparável, um processo de inspeção e amostragem, e a vontade de escrever a norma de aceitação no contrato. O equipamento pode ser retido e sujeito a teste de burn-in através do processo de auditoria de fábrica e amostra de câmera PTZ; a responsabilidade ao nível do sistema tem de ser escrita no contrato com um responsável de interface nomeado.
P6: Quando preciso de um agente de sourcing técnico em vez de uma empresa de trading comum? Quando o âmbito contém interfaces, protocolos ou aceitação ao nível do ponto. Uma empresa de trading comum cota por modelo; um agente técnico tem de alinhar o projeto, o BOQ e os níveis de fornecedor em conjunto - as tarifas e a divisão do trabalho estão descritas em agente de sourcing técnico para ELV de hotel.
Ter Alguém a Ler o BOQ Vale Mais do Que Apertar o Preço
Envie-nos o BOQ, os desenhos ou a lista de pontos, e a primeira coisa que fazemos não é cotar - é percorrer o âmbito linha a linha e dizer-lhe o que pode ser otimizado, o que não pode ser cortado, e o intervalo de preço a um único âmbito. Para pacotes ELV de hotel e comerciais, devolvemos uma cotação dividida em blocos e uma fronteira de responsabilidade dentro de 48 horas; o âmbito completo de fornecimento de um sistema ELV está aqui.
