Uma descrição - «3 kVA online, torre, LCD, 220V» - é cotada entre USD 100 e USD 320 em plataformas públicas de sourcing, em quantidades de 1-10 unidades; uma unidade de 1 kVA fica habitualmente em USD 95-150, e uma máquina trifásica de entrada e monofásica de saída de 10 kVA em USD 550-620. A diferença não vem da marca. Vem de três coisas que não consegue ver na folha de cotação: se VA está a ser cotado como W, se o armário de baterias está incluído no preço, e se a autonomia é calculada no regime de 20 horas ou no regime de 1 hora.
Este artigo cobre apenas as ações de compra - como distinguir os três tipos de máquina, como verificar a capacidade e a autonomia, que química de bateria escolher, para onde vai o dinheiro, os 12 pontos a fixar no RFQ, o que testar no aceite e as seis armadilhas em que os compradores caem com mais frequência. Dentro de um sistema ELV de hotel, uma UPS é o item mais facilmente comprimido como «acessório de energia» - mas quando para, a vigilância, o controlo de acessos, a rede e os sistemas de PA de um andar inteiro param com ela.

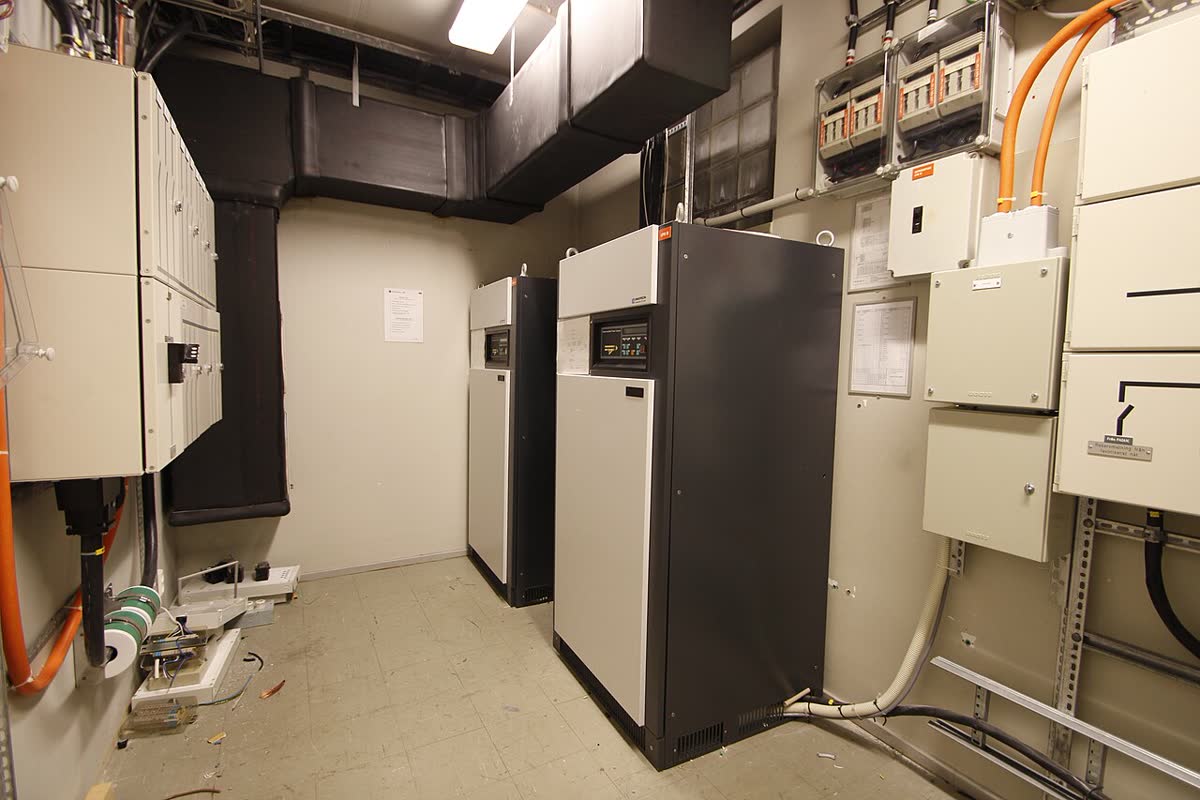

Foto: Work With Sounds, CC BY-SA 4.0, via Wikimedia Commons.
Separe os Três Tipos de Máquina Antes de Falar de Preço
Segundo a norma, os três tipos são produtos diferentes, e colocá-los na mesma tabela de comparação é o primeiro erro. A IEC 62040-3 classifica-os com três códigos: VFD (standby), VI (interativa de linha) e VFI (dupla conversão online).
| Tipo de máquina | Classe da norma | Tempo de transferência | Forma de onda de saída | Cargas típicas | Faixa de capacidade comum |
|---|---|---|---|---|---|
| Standby | VFD | tipicamente 4-10 ms | onda quadrada ou senoide simulada | PC único, router, terminal POS, dispositivos pontuais | 0.5-2 kVA |
| Interativa de linha (line-interactive) | VI | tipicamente 2-6 ms | senoide simulada | armário de rede pequeno, APs wireless, caixa de telecomunicações com carga leve | 1-3 kVA |
| Dupla conversão online | VFI | 0 ms (sem transferência) | senoide pura | NVR, controladores de acesso, switches de núcleo, head-end de IPTV, host de PA | 1-200 kVA |
A pergunta de teste é única: esta carga reinicia se a energia cair durante alguns milissegundos? Tudo o que está no head-end da sala de telecomunicações (NVR e armazenamento, controladores de acesso, switches de núcleo, head-end de IPTV, host de PA) deve ser especificado como dupla conversão online (VFI). As câmeras de extremidade e os leitores de porta individuais não têm UPS própria - são alimentados pelo switch PoE, e a unidade head-end que alimenta esse switch é suficiente (para o orçamento PoE e a prática de aceite, veja o guia de sourcing de switch PoE).
A substituição mais comum está exatamente aqui: vender VI como VFI. Três verificações: (1) a ficha técnica indica uma forma de onda de saída «senoide pura»; (2) gama de tensão de entrada - uma gama larga como 110-300 V é habitualmente uma assinatura de VI, enquanto a VFI é normalmente indicada em torno de +/-20%; (3) o tempo de transferência é indicado como 0 ms.
Capacidade: VA Não É W
Existe uma fórmula:
Carga utilizável (kW) = capacidade nominal (kVA) x fator de potência de saída (PF)
- Unidades modernas de alta frequência, PF 0.9-1.0: 3 kVA nominais, 2.7-3.0 kW utilizáveis
- Unidades mais antigas ou de baixo custo, PF 0.6-0.8: 3 kVA nominais, apenas 1.8-2.4 kW utilizáveis
Ambas estão etiquetadas «3 kVA», e a carga utilizável difere em 50%. Essa é a primeira camada da diferença de preço de duas a três vezes.
Um primeiro cálculo a partir da lista de cargas (valores típicos, para estimativa antes do RFQ):
| Dispositivo | Potência típica | Precisa de UPS própria? |
|---|---|---|
| Câmera fixa bullet / dome | 4-8 W (alimentada por PoE) | Não, alimentada centralmente pelo switch PoE |
| Modelos PTZ e com aquecimento | 15-30 W (PoE+) | Não, igual ao anterior |
| NVR e host de armazenamento | 60-250 W | Sim |
| Controlador de acesso / controlador de campo | 20-60 W | Sim |
| Switch de núcleo / agregação | 100-370 W | Sim |
| Head-end de IPTV e codificadores | 50-200 W | Sim |
| Amplificadores de PA / alarme por voz | 100-500 W | Sim |
| PC da sala de telecomunicações, monitor, KVM | 150-400 W | Sim |
Duas regras de projeto: mantenha pelo menos 25-30% de margem; dimensione sistemas de longa duração a 70-80% da plena carga, porque uma unidade online perde eficiência e ganha elevação de temperatura a 100% de carga.
Como Calcular a Autonomia Para Que Não Seja Exagerada
Autonomia t (horas) = capacidade da bateria (Ah) x tensão da cadeia de baterias (V) x fator de descarga utilizável x eficiência do inversor / carga (W)
Exemplo: um armário de 8 baterias de 12V/9Ah (nominal 96 V / 9 Ah, cerca de 864 Wh), uma carga de 500 W, eficiência do inversor 0.9 e um fator utilizável de 0.6 no regime de descarga de 1 hora:
(9 x 96 x 0.6 x 0.9) / 500 = 0.93 horas, cerca de 55 minutos
De um armário de baterias etiquetado 864 Wh obtém na realidade cerca de 520 Wh no regime de 1 hora. A capacidade utilizável de chumbo-ácido cai à medida que o regime de descarga aumenta (o efeito Peukert) - que é a principal razão pela qual a «autonomia de 1 hora» de um fornecedor se transforma em pouco mais de 30 minutos no local:
| Regime de descarga | Capacidade utilizável em percentagem do nominal C20 |
|---|---|
| Regime de 20 horas (C20) | 100% |
| Regime de 10 horas | cerca de 90% |
| Regime de 3 horas | cerca de 75% |
| Regime de 1 hora | cerca de 55% |
| Regime de 15 minutos | cerca de 35% |
Por isso, nunca deixe «autonomia de 1 hora» isolada num RFQ. Escreva-a como: a XX W de carga real, descarregada no regime de 1 hora, com uma configuração de baterias de XX Ah x XX unidades - e peça à fábrica para cotar o número de baterias e o tamanho do armário para essa configuração.

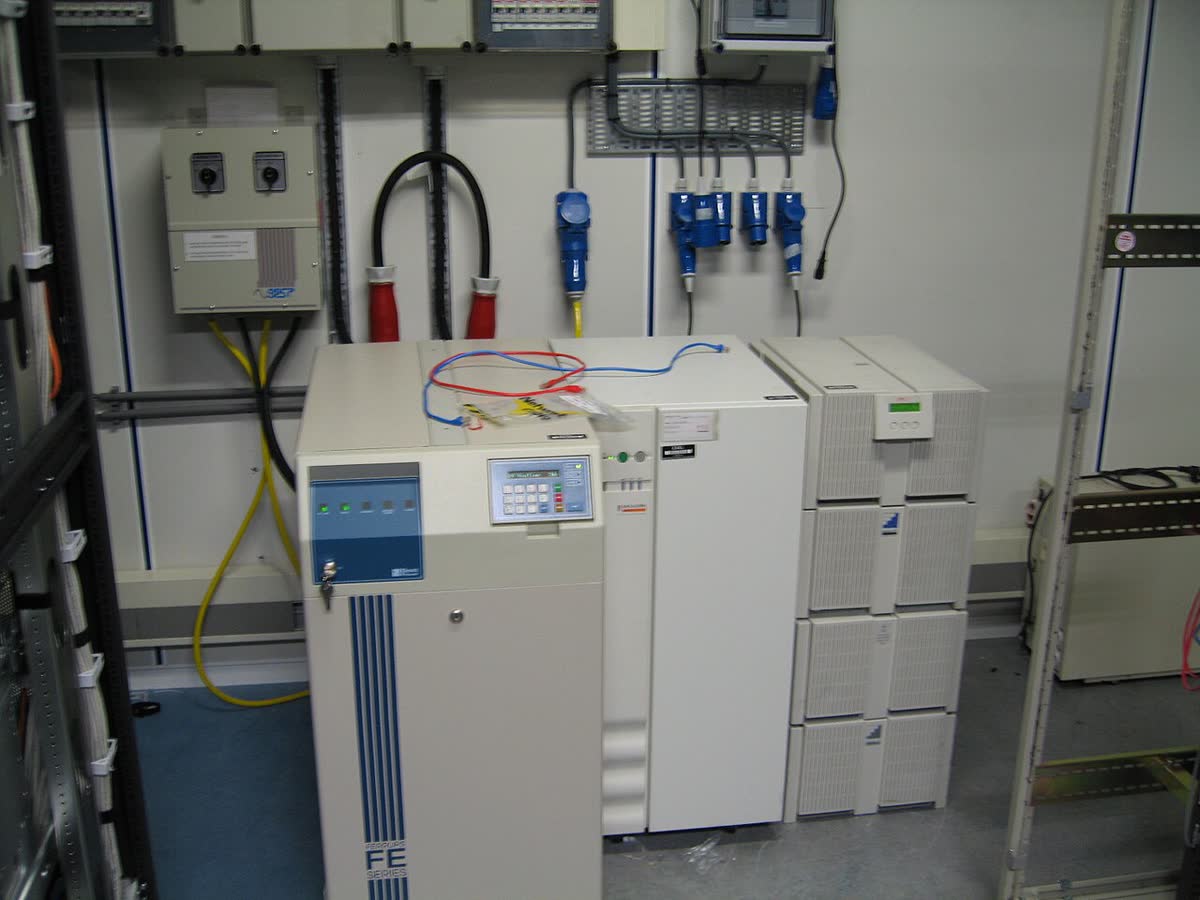

Foto: Jemimus, CC BY 2.0, via Wikimedia Commons.
Escolha da Bateria: VRLA ou LiFePO4
| Comparação | VRLA (chumbo-ácido AGM / GEL) | LiFePO4 (fosfato de ferro-lítio) |
|---|---|---|
| Vida de projeto em flutuação a 25 °C | 3-5 anos | 8-10 anos |
| Vida útil em ciclos a 80% DOD | cerca de 300-500 ciclos | cerca de 2,000-6,000 ciclos |
| Volume / peso com igual capacidade | cerca de 2-3 vezes o pack de lítio | referência |
| Custo da bateria | referência | 1.5-3 vezes superior |
| Sensibilidade à temperatura | acima de 25 °C, a vida reduz-se para cerca de metade por cada 10 °C de aumento | também sensível ao calor, mas o BMS tem proteção contra sobretemperatura |
| Transporte | mercadoria perigosa (UN2794 / UN2800), exige declaração | exige relatório UN38.3, a maioria dos transitários aceita |
| Manutenção | sem BMS, depende de verificações periódicas de tensão e resistência interna | BMS com comunicações, alarmes remotos disponíveis |
Como escolher: backup de andar ou de zona, orçamento em primeiro lugar, disponibilidade para substituir baterias a cada 3-5 anos -> VRLA; sala de telecomunicações, local sem assistência, horizonte de 8-10 anos ou temperatura ambiente elevada -> LiFePO4. Independentemente da escolha, três coisas têm de ficar resolvidas antes de aceitar uma cotação: se as baterias estão incluídas no preço, a marca e o grau da bateria, e se o armário de baterias é enviado como conjunto completo.
Para Onde Vai o Dinheiro: Estrutura de Custo e Âncoras de Preço
A divisão habitual de uma cotação, linha a linha (para julgar cotações, não é uma estatística da indústria):
| Etapa | Peso no custo unitário | O que o comprador deve observar |
|---|---|---|
| Banco de baterias | 25-40% | Se as baterias estão incluídas, capacidade em Ah e grau da marca, se o armário vem completo |
| Transformador e magnéticos | 10-20% | As unidades de frequência de linha são pesadas e tolerantes a picos; as de alta frequência são mais leves e eficientes - não compare as duas topologias apenas pelo preço |
| IGBTs e dispositivos de potência | 8-15% | O grau dos dispositivos e o projeto térmico decidem a elevação de temperatura em plena carga e a vida útil |
| Placa de controlo e firmware | 8-12% | Corrente de carga ajustável ou não, lógica de alarmes, protocolos de ecrã e comunicação |
| Estrutura e arrefecimento | 8-12% | Estratégia de ventoinhas, fluxo de ar, espessura da chapa; as unidades para rack dependem também das guias e da capacidade de carga |
| Certificação e amortização de testes | 2-5% | Quem detém o certificado (ver secção seis) |
| Margem de fábrica | 10-20% | Uma margem claramente abaixo de 10% significa habitualmente que uma das linhas acima foi substituída |
Faixas FOB comuns vistas em plataformas públicas de sourcing, em quantidades de 1-10 unidades (outubro de 2026):
| Tipo de máquina | Faixa FOB típica |
|---|---|
| UPS online de alta frequência monofásica de 1 kVA | cerca de USD 95-150 |
| UPS online monofásica de 2-3 kVA | cerca de USD 145-320 |
| UPS online trifásica de entrada e monofásica de saída de 6-10 kVA | cerca de USD 550-620 |
| UPS online trifásica de 10-20 kVA (frequência de linha / com transformador de isolamento) | cotada à configuração, habitualmente acima de USD 900 |
Três notas: o preço de volume fica tipicamente 10-25% abaixo da base de 1 unidade; o armário de baterias, o cartão de comunicação (SNMP / Modbus) e o interruptor de bypass são habitualmente cotados como linhas separadas; o MOQ de marca própria varia com o tipo e a capacidade, e uma posição publicada comum é «standby 500 unidades, online de 1-3 kVA 100 unidades, 6-10 kVA 20 unidades» - pergunte cedo se quer a sua própria marca num primeiro pedido pequeno.
Compare o custo total de propriedade a cinco anos, não o preço unitário. Um sistema VRLA precisa normalmente de uma ou duas substituições de baterias em cinco anos, e as baterias representam 40-60% do custo a cinco anos; o LiFePO4 custa mais no início mas precisa de muito menos substituições. Coloque os dois numa única tabela de TCO e a conclusão inverte-se frequentemente.
Os 12 Pontos Que o Seu RFQ Tem de Fixar
- Classe de máquina (VFI / VI / VFD) com declaração de conformidade com a IEC 62040-3
- Capacidade nominal em kVA, potência ativa em kW e fator de potência de saída
- Gama de tensão de entrada, gama de frequência, fator de potência de entrada e THDi
- Tensão de saída, forma de onda (senoide pura / senoide simulada), distorção harmónica da tensão de saída THDv
- Tempo de transferência em ms, e se estão instalados um bypass estático e um bypass de manutenção manual
- Tipo, marca e grau da bateria, classificação em Ah e número de unidades, tensão da cadeia, se o armário está incluído
- A condição de teste da autonomia: carga em W mais o regime de descarga (indique o regime de 1 hora; um valor C20 isolado não é aceitável)
- Gama de corrente de carga ajustável (por exemplo, 1-12 A)
- Comunicações: cartão SNMP / Modbus, contactos secos, USB / RS232, de série ou opcional
- Certificação: CE (LVD 2014/35/EU + EMC 2014/30/EU), relatórios IEC 62040-1 / -2 / -3, UL 1778 (mercado dos EUA), RoHS - e a entidade que os detém
- Gama de temperatura de funcionamento, proteção contra penetração (IP), ruído (dBA), dimensões e peso
- Embalagem (caixa de madeira / cartão), declaração de transporte para unidades expedidas com baterias (UN2794 ou UN38.3), período de garantia e se a garantia cobre as baterias
Certificações: Veja Quem Detém o Certificado e Execute Cinco Testes
| Norma / requisito | O que regula | O que conta como prova |
|---|---|---|
| IEC 62040-1 | Segurança | Emitida por um laboratório terceiro, sendo o requerente / detentor a própria fábrica |
| IEC 62040-2 | Compatibilidade eletromagnética (indicar a categoria: C1 / C2 / C3) | Idem, e o modelo tem de corresponder ao invólucro |
| IEC 62040-3 | Desempenho e métodos de ensaio (incluindo a classificação VFI / VI / VFD) | Um relatório para o mesmo modelo - um modelo irmão com outra capacidade não substitui |
| CE (diretivas LVD + EMC) | Acesso ao mercado da UE | Exige um responsável na UE mais um processo técnico, não uma autodeclaração de laboratório |
| UL 1778 | Acesso ao mercado dos EUA | Um certificado da UL ou da ETL; só o CE não dá acesso aos EUA |
| UN38.3 / UN2794 | Transporte de baterias de lítio / chumbo-ácido | As células de lítio têm de ter um relatório UN38.3 |
No aceite, execute estes cinco testes como padrão. Saltar qualquer um significa habitualmente trabalho corretivo depois do arranque:
- Elevação de temperatura em plena carga: funcione 4-8 horas em plena carga e registe a temperatura interna, o comportamento das ventoinhas e se a unidade reduz potência
- Transferência e bypass: uma unidade online deve atravessar uma perda de rede a 0 ms sem interrupção; numa unidade standby, registe o tempo de transferência medido
- Autonomia medida: descarregue à carga real até a unidade desligar e compare com o objetivo - o item que falha com mais frequência
- Gama de entrada: simule tensão de rede baixa e alta e verifique a janela de entrada real, o comportamento de transferência e os alarmes
- Comunicações e alarmes: ligue o cartão SNMP a uma rede real e leia os dados uma vez; acione um alarme de contacto seco a sério
Os preços da inspeção de terceiros e das auditorias de fábrica estão descritos em custos de inspeção e auditoria; a amostragem segue a tabela do nível de inspeção geral II da AQL, e os relatórios incluem fotos e dados medidos. Se está a montar um pacote de baixa tensão completo, verifique a UPS juntamente com a cablagem, a rede e o equipamento de vigilância numa única revisão de BOQ - não deixe o sistema de energia ser o único item do pacote a nunca passar por testes de aceite.
As Seis Armadilhas Mais Comuns
- Cotar VA como W: duas unidades ambas etiquetadas 3 kVA suportam 1.8 kW ou 2.7 kW, dependendo do fator de potência de saída
- Uma cotação que exclui as baterias e o armário de baterias: a unidade head-end parece barata, e o total com baterias fica acima da concorrência
- Autonomia indicada no regime de 20 horas: no regime de 1 hora apenas cerca de 55% da capacidade é utilizável, por isso o número colapsa depois de instalada
- Apenas um CE autodeclarado, sem relatório em nome da própria fábrica - e sem UL 1778 para um projeto destinado aos EUA
- Vender interativa de linha (VI) como online (VFI): verifique a forma de onda de saída, a gama de entrada e o tempo de transferência
- Cartão de comunicação, interruptor de bypass e sonda de temperatura das baterias faturados fora da cotação: todos são linhas obrigatórias num orçamento de projeto, por isso coloque-os no pedido desde o início
Perguntas Frequentes (FAQ)
P1: Quanto custa uma UPS de 1-3 kVA comprada na China? Uma unidade online de alta frequência monofásica de 1 kVA fica em cerca de USD 95-150 em plataformas públicas de sourcing, em quantidades de 1-10 unidades; 2-3 kVA cerca de USD 145-320; 6-10 kVA trifásica de entrada e monofásica de saída cerca de USD 550-620. O preço de volume é tipicamente 10-25% mais baixo, e os armários de baterias e os cartões de comunicação são normalmente cotados em separado.
P2: Porque é que a mesma especificação varia duas a três vezes de preço? Em três pontos: fator de potência de saída (duas unidades ambas etiquetadas 3 kVA podem fornecer 1.8 kW ou 2.7 kW), se as baterias estão incluídas e com que base de capacidade (C20 ou o regime de 1 hora), e quem detém a certificação (relatórios de terceiros em nome da própria fábrica, ou uma autodeclaração de uma empresa comercial).
P3: Como deve ser dimensionada uma UPS dentro de um pacote de baixa tensão de hotel? Uma unidade online de dupla conversão (VFI) no head-end da sala de telecomunicações, cobrindo o NVR e o armazenamento, os controladores de acesso, os switches de núcleo, o head-end de IPTV e o host de PA; as câmeras de extremidade não têm UPS própria, porque a unidade head-end alimenta o switch PoE que as alimenta. O âmbito completo e a divisão de sistemas estão descritos nos sistemas ELV de hotel e no caso de pacote ELV de um hotel de 500 quartos.
P4: Baterias VRLA ou LiFePO4? Depende do ciclo de substituição e de a sala ser ou não assistida: backup de andar, orçamento em primeiro lugar, substituição a cada 3-5 anos significa VRLA; uma sala de telecomunicações, operação sem assistência, um horizonte de 8-10 anos ou temperatura ambiente elevada significa LiFePO4. Ambas têm de ser comparadas numa única tabela de TCO a cinco anos, não apenas pelo preço unitário.
P5: Conseguem fazer apenas a inspeção ou a auditoria de fábrica, sem tratar da compra? Sim. A inspeção é cotada por cidade e complexidade do produto, em cerca de RMB 700-2,000 por pedido, com um relatório que inclui fotos e dados medidos; uma auditoria de fábrica custa cerca de RMB 1,500-3,500 por fábrica e cobre a linha de produção, a inspeção de recebimento e os documentos de certificação. A amostragem segue o nível de inspeção geral II da AQL.
P6: Como excluo as empresas comerciais que apenas revendem? Um teste: se lhe entrega o relatório de teste de elevação de temperatura em plena carga do mesmo modelo, o cálculo da configuração de baterias e a entidade que detém a certificação. O exagero numa UPS vive nas baterias e na eletrónica de potência; o fornecedor disposto a entregar os três, e a deixar-lhe abrir uma unidade e examinar o compartimento de baterias e o projeto térmico, é o que consegue assumir responsabilidade de projeto.
