Система оповещения (PA, public address) — самая простая на вид часть пакета ELV: несколько громкоговорителей, один усилитель, один микрофон. И только на пусконаладке на объекте выясняется, почему три сметы на один и тот же список расходятся в 2-3 раза — и ни одна из трёх не врёт. Разница кроется в четырёх вещах: линия 100V или сетевое IP-аудио, какой запас оставляет усилитель, как нарезаны зоны и нужны ли аварийному оповещению сертифицированные устройства.
Эта статья не объясняет, «что такое система оповещения»; она о конкретных действиях покупателя, которые можно проверить: четыре уровня, на которые распадается система PA, как выбрать между линией 100V и IP, как подобрать мощность усилителя и звуковое давление, какие сертификаты нужны аварийному/пожарному речевому оповещению, как посчитать пропускную способность и PoE для IP-аудио, 8 вопросов, которые нужно закрыть с поставщиком, 5 пунктов выборки при инспекции плюс 3 при приёмке на объекте, а также контрольный список сметы из 12 пунктов. Система оповещения — это подсистема гостиничной интеграции слаботочных систем наряду с CCTV, контролем доступа и сетью — и единственная, которая должна завершить комплексные испытания до пожарной приёмки.

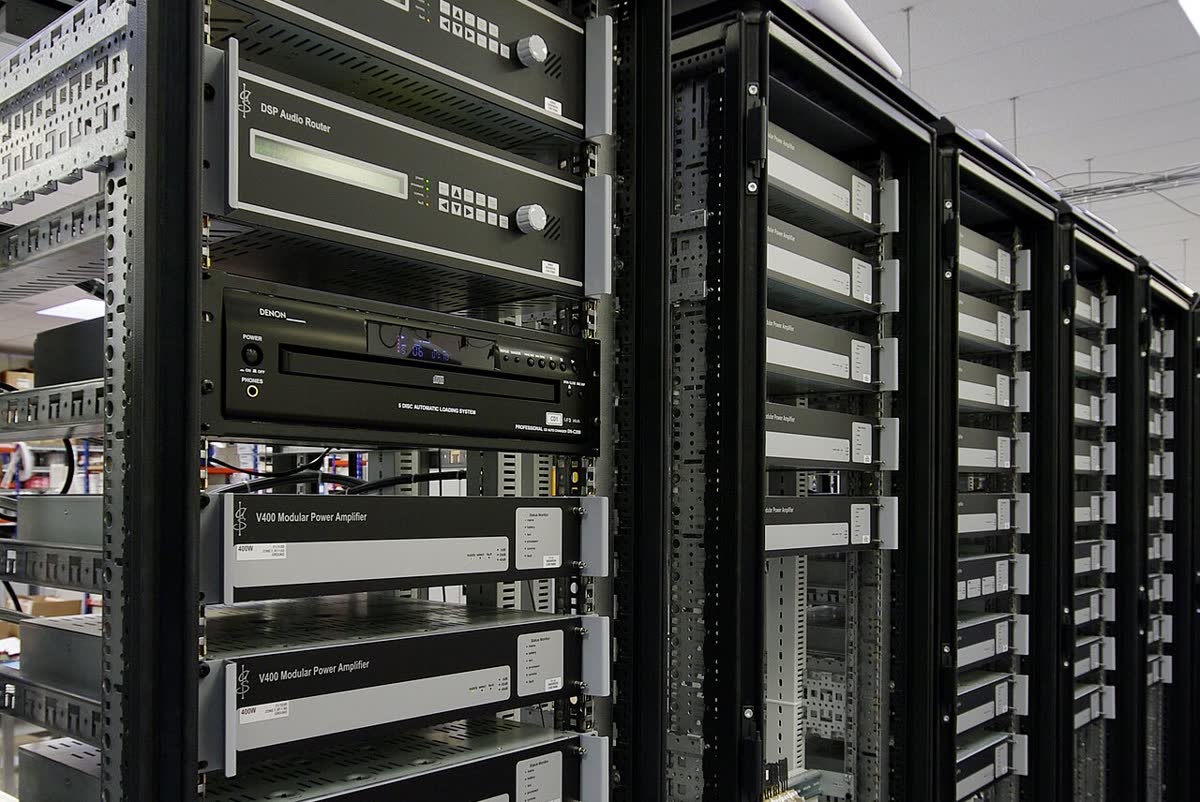

Public Address System rack 1.jpg — Photo: Misternomer, CC BY 3.0, via Wikimedia Commons.
Начните здесь: PA — это четыре уровня плюс один пожарный интерфейс
Отношение к «системе оповещения» как к одному усилителю, который сравнивают по цене, — корневая причина смешанных объёмов в сметах. Реальная структура — это четыре уровня плюс один пожарный интерфейс, и каждый уровень часто поставляет другой поставщик.
| Уровень | Типичные устройства | Что определяет | Самая частая ошибка покупателя |
|---|---|---|---|
| Уровень источников | Микрофоны, проигрыватели источников, микшерный пульт, синтезатор пожарного речевого оповещения | Качество звука, приоритет, содержание автоматических сообщений | Обычный микрофон подменяют пожарным микрофоном аварийного оповещения, и во время комплексных испытаний ничто не может принудительно прервать эфир |
| Уровень управления/усиления | Предусилитель, зоновый пульт оповещения, усилитель мощности, хост IP-аудио (SIP/multicast) | Запас мощности, число зон, изоляция неисправностей, резервные батареи | Усилитель подобран на полную номинальную мощность громкоговорителей без запаса — летом срабатывает тепловая защита |
| Уровень передачи | Аудиокабель 100V постоянного напряжения, кабель Cat5e/Cat6, оптоволокно | Падение напряжения, расстояние, помехи, возможность модернизации | На длинных линиях по-прежнему используется тонкий кабель; звуковое давление в конце линии слишком низкое, а причину не находят |
| Уровень оконечных устройств | Потолочные громкоговорители, звуковые колонны, рупорные громкоговорители, IP-громкоговорители, регуляторы громкости | Равномерность покрытия, звуковое давление, степень защиты IP | Потолочный громкоговоритель для помещений ставят на улицу или в цех — выходит из строя за полгода |
| Пожарный интерфейс | Плата сопряжения с пожарной системой, сухие контакты, протокол связи с пожарной панелью | Пройдёт ли пожарная приёмка, переключение приоритетов | В смете написано лишь «поддерживает сопряжение с пожарной системой» — никто не определяет, кто это поставляет и по какому протоколу |
Одно практическое правило: сначала зафиксируйте зоны и требование по аварийному оповещению, затем выберите архитектуру (линия 100V или IP) и только потом считайте мощность. Если сделать наоборот (сначала выбрать модели громкоговорителей), почти всегда придётся переделывать из-за числа зон или пожарного сопряжения. Если в вашем списке пока только «нужна система оповещения», начните с того, зачем проекту ELV в отеле технический агент по закупкам и разбейте объём до уровня зон и точек, прежде чем сравнивать цены.
Линия 100V или сетевое IP-аудио: сначала проверьте кабель, потом зоны
Это не «старое против нового», а два инженерных компромисса. Смешанное использование в одном здании (IP-магистраль, линия 100V на периферии) тоже распространено.
| Параметр | Аудио по линии 100V (аналог) | Сетевое IP-аудио (SIP/multicast) |
|---|---|---|
| Передача | Выделенный аудиокабель, шлейф «точка — точка» | Ethernet Cat5e/Cat6, можно задействовать существующую сеть |
| Зонирование | Задаётся каналами пульта/усилителя — аппаратное зонирование | Программное зонирование; один громкоговоритель может входить в несколько логических зон |
| Мощность точки | Отводы громкоговорителя 1.5/3/6 W (потолочный), 15/30 W (рупорный) | Каждая точка имеет собственный усилитель и потребляет 3-12 W по PoE |
| Задержка | У аналоговых линий задержки практически нет; весь объект синхронен | Задержка multicast внутри одной LAN незначительна; при переходе между подсетями или через облако она появляется |
| Влияние неисправности | Неисправность одного усилителя затрагивает весь шлейф | Неисправность одной точки затрагивает только этот громкоговоритель |
| Изменения | Добавление или перенос точки требует изменения кабеля и каналов усилителя | Добавить точку почти так же просто, как «добавить сетевой порт» |
| Старые здания | Напрямую использует существующий аудиокабель | Требует сетевого порта и порта коммутатора в каждой точке |
| Эксплуатация | Громкость регулируется на месте, удалённого статуса нет | Удалённый мониторинг статуса подключения, громкости и неисправностей |
| Типичное применение | Отдельное здание отеля, небольшой торговый центр, проекты с ограниченным бюджетом | Кампусы из нескольких зданий, промышленные парки, отели с большим числом точек |
Три практических правила:
- Мало точек, одна зона, бюджет ограничен → линия 100V. Отель на шесть этажей с фоновой музыкой и зональными объявлениями дешевле и стабильнее всего работает на линии 100V.
- Несколько зданий, много зон, удалённое управление и статус по каждой точке → IP. Для кампусов, промышленных парков и групп с несколькими объектами разница в эксплуатационных расходах намного больше разницы в цене оборудования.
- Для аварийного оповещения сертификация важнее архитектуры. Будь то 100V или IP, если система передаёт пожарное речевое оповещение об эвакуации, хост и громкоговорители должны иметь соответствующий сертификат (см. раздел 4).
Бюджеты усилителя и SPL: подбирайте по суммарной мощности, а не по числу громкоговорителей
Самая частая ошибка покупателя — выбирать усилитель, считая громкоговорители: 20 потолочных громкоговорителей с отводом 3 W, значит, покупается усилитель на 60 W, и в первый же жаркий день он уходит в тепловую защиту. Два бюджета нужно считать отдельно.
Бюджет первый: мощность (линия 100V)
- Сначала сложите суммарную нагрузку: число громкоговорителей x мощность отвода. 20 x 3 W = 60 W.
- Затем оставьте запас: суммарная нагрузка ≤ номинальная мощность усилителя x 0.7, то есть запас 30% на допуск отводов, потери в кабеле и пики музыки. Нагрузке 60 W нужен усилитель минимум на 85 W; на практике выбирайте 120 W или 150 W.
- Держите резервный канал на зону: для многозонных проектов планируйте резервирование усилителей (N+1), чтобы любой одиночный отказ можно было переключить на резерв — иначе на пожарной приёмке спросят: «как вы делаете объявления, когда отказывает аудиохост?»

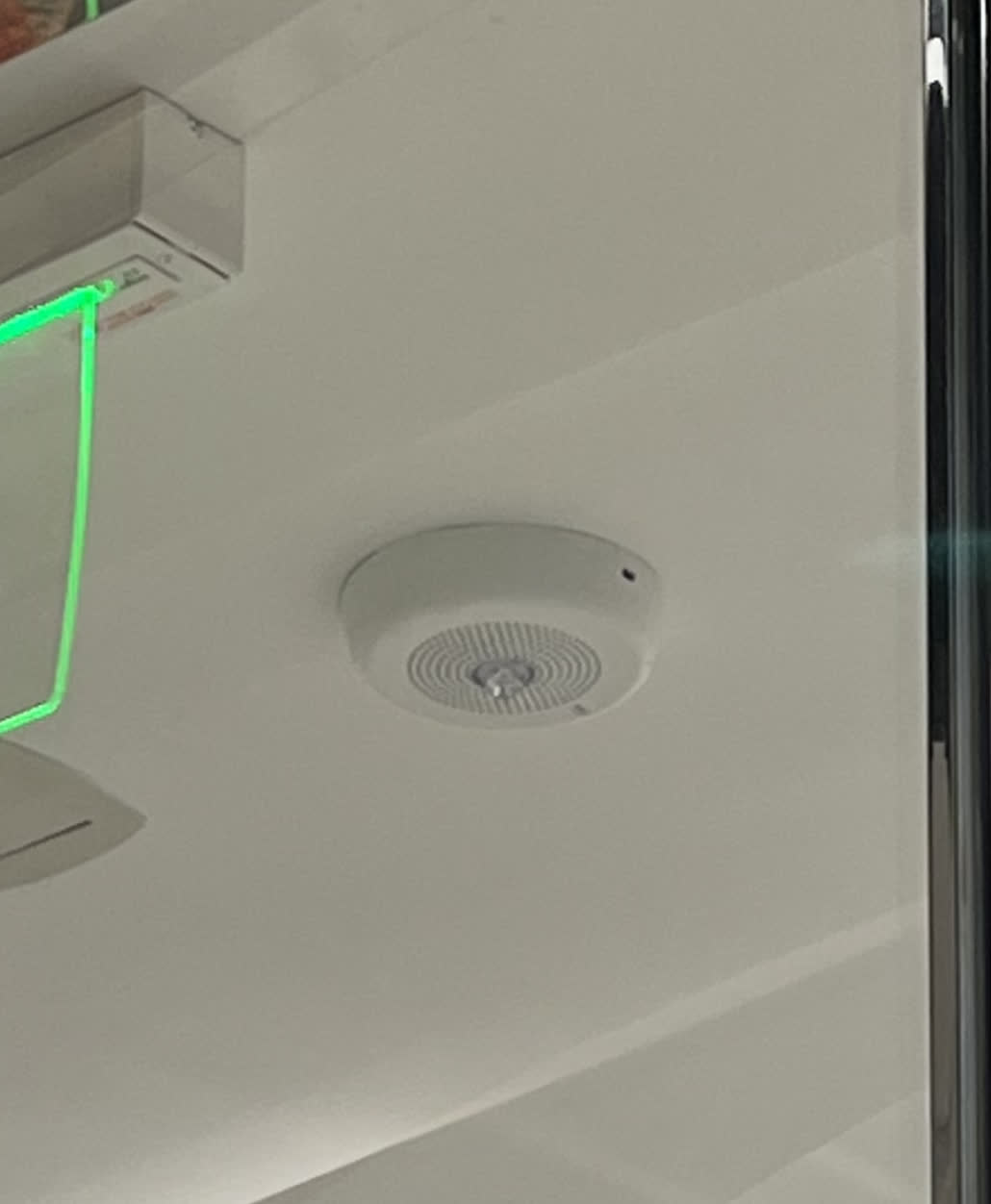

Photo: CascadeDev1361, CC BY-SA 4.0, via Wikimedia Commons.
Бюджет второй: звуковое давление
| Сценарий | Типичный фоновый шум | Целевой SPL (в точке слушателя во время объявления) | Типичное оконечное устройство |
|---|---|---|---|
| Коридоры гостиничных номеров, офисы | 40-55 dB(A) | 65-75 dB(A) | Потолочный громкоговоритель, отвод 3 W |
| Вестибюль, атриум (высота потолка > 4 m) | 55-65 dB(A) | 75-85 dB(A) | Звуковая колонна или мощный потолочный громкоговоритель, 6-10 W |
| Цех, склад (работающие механизмы) | 70-85 dB(A) | Фоновый шум +15 dB | Рупорный громкоговоритель, 15-30 W |
| Открытая площадь, парковка | 60-75 dB(A) | Выше 80 dB(A) | Всепогодный рупорный громкоговоритель, IP65/IP66 |

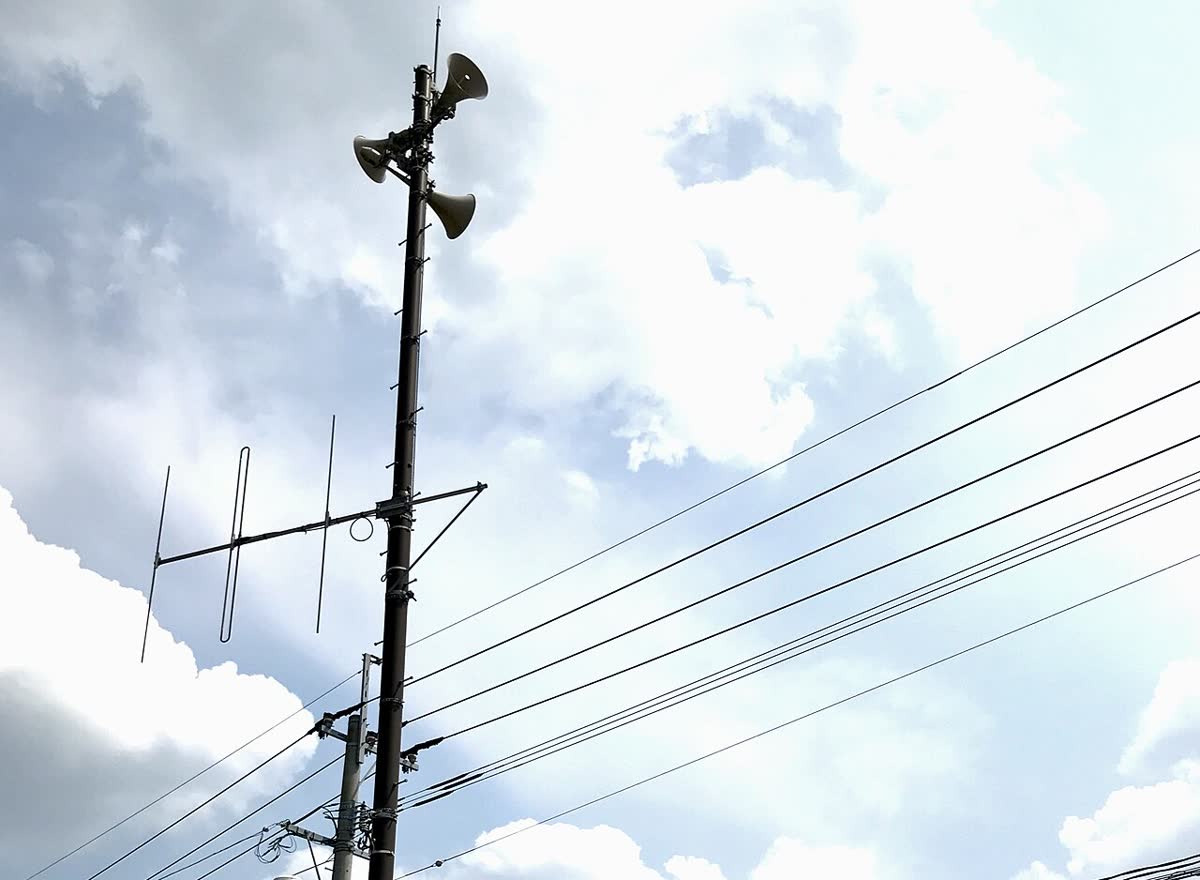

Photo: Peka, CC BY-SA 4.0, via Wikimedia Commons.
Для аварийной речи или сигнала тревоги эталон — NFPA 72: сигнал эвакуации в общественных зонах должен быть не менее чем на 15 dB выше фонового шума и никогда не ниже 75 dB(A) на расстоянии 3 m от источника; проекты ЕС и Ближнего Востока в рамках EN 54-16 требуют разборчивости речи STI ≥ 0.5 (метод измерения — IEC 60268-16). Впишите оба требования в критерий приёмки, вместо того чтобы просто проверять, что система «издаёт звук».
Бюджет третий: потери в кабеле (линия 100V)
Правило проектирования для передачи 100V постоянного напряжения — падение напряжения на дальнем конце линии не более 10%. Типичен двухжильный кабель 1.0-1.5 мм²; при длине более 200-300 m или большей нагрузке переходят на 2.0-2.5 мм². Покупатели часто это упускают: громкоговорители установлены, усилитель достаточно мощный, а на дальнем конце всё равно тихо — падение напряжения убивает незаметно. Половина споров о спецификации кабеля идёт именно отсюда, как описано в типичных ловушках сметы.
Аварийное речевое оповещение: нужна сертификация, а не слова «сопряжение с пожарной системой»
Трансляция фоновой музыки и пожарное аварийное речевое оповещение — два разных продукта. Когда покупатель пишет в RFQ «поддерживает сопряжение с пожарной системой», поставщик предлагает самую дешёвую конфигурацию, которая удовлетворяет этой фразе. Чтобы пройти приёмку, сертификацию и интерфейсы нужно прописать пункт за пунктом.
| Пункт | Относится и к 100V, и к IP | Примечания |
|---|---|---|
| Хост речевого оповещения | EN 54-16 (оборудование управления и индикации речевого оповещения) | Напрямую упоминается во многих тендерах ЕС, Ближнего Востока и Африки; в Китае пожарная продукция проходит сертификацию CCCF |
| Громкоговорители | EN 54-24 (громкоговорители для систем речевого оповещения) | Громкоговорители в аварийных зонах должны иметь этот сертификат; обычные потолочные громкоговорители их не заменяют |
| Питание / резервные батареи | EN 54-4 (оборудование электропитания) | Частое требование: 24 h в режиме ожидания плюс 30 min аварийного вещания — сверяйте с местными нормами проекта |
| Резерв и отчёт о неисправностях | Хост должен сообщать об отказе сети, отказе батарей, обрыве и коротком замыкании линии | «С батареей» недостаточно; укажите, о каких неисправностях сообщается |
| Пожарное сопряжение | Сухой контакт плюс протокол связи с пожарной панелью, одно или оба | Нужно указать, кто поставляет плату сопряжения, кто выполняет интеграцию протокола, кто проводит испытание интерфейса |
| Приоритет объявлений | Пожар > аварийный микрофон > деловое объявление > фоновая музыка | Фоновую музыку на объекте должно быть можно принудительно прервать, с ведением журнала операций |
| Разбиение на зоны | По пожарным отсекам; один усилитель не должен покрывать всё здание | Ключевой момент пожарной приёмки; от него зависит число каналов пульта |
Проектам в США дополнительно нужны UL 2572 (Mass Notification System) и рамки UL 864; китайские проекты соответствуют GB 16806 (система управления пожарным сопряжением) и GB 50116 (нормы проектирования). Для экспортных проектов не принимайте «декларацию CE» как сертификат — декларация CE не покрывает серию EN 54; запросите сертификат типового испытания ЕС (модуль B), выданный нотифицированным органом, вместе с файлом производственного контроля фабрики.
Расчёт пропускной способности и PoE для IP-аудио: нет сети — не выбирайте IP
IP-аудио дёшево по оборудованию и дорого по инфраструктуре вокруг него. Посчитайте эти два бюджета до покупки — и избежите случая на объекте, когда «из громкоговорителей ничего не звучит».
Пропускная способность: несжатый голос (G.711) — около 64 kbps на канал, сжатые потоки (MP3/AAC) — около 128 kbps. Вещание в 20 зон с одним аудиоканалом каждая — это примерно 20 x 64 kbps ≈ 1.3 Mbps одновременного трафика — для гигабитной LAN никакой нагрузки. Но учтите:
- Multicast с IGMP snooping должен быть включён, иначе multicast лавинообразно рассылается как broadcast и вся сеть встаёт.
- Между подсетями или зданиями уточните, использует ли проект L3 multicast или переходит на несколько unicast-потоков; сложность настройки и требования к коммутаторам разные.
- Если аудио не должно конкурировать за пропускную способность с офисной сетью, выделенный VLAN — самое простое решение.
PoE: каждый IP-громкоговоритель потребляет 3-12 W. 60 IP-громкоговорителей при среднем 6 W — это около 360 W; с учётом собственного потребления коммутаторов и запаса это два 24-портовых PoE-коммутатора (802.3af на 15.4 W или 802.3at на 30 W на порт, обычно бюджет около 370 W на устройство), плюс проверка суммарной мощности стойки и ёмкости UPS. Это та же таблица расчёта, что и при закупке PoE-коммутаторов; о резервном питании аппаратной см. гид по закупке UPS.
8 вопросов, которые нужно закрыть с поставщиком
| # | Вопрос | Что он отсеивает |
|---|---|---|
| 1 | В аварийных зонах используются громкоговорители с сертификатом EN 54-24 или обычные потолочные? Можете предоставить номера сертификатов? | Обычные громкоговорители, выдаваемые за аварийные, — пожарная приёмка не пройдена |
| 2 | Хост речевого оповещения — модель с сертификатом EN 54-16 / CCCF? Сертификат нотифицированного органа или самозаявление? | Разговоры про «поддержку сопряжения» против реальной сертификации |
| 3 | На каком основании рассчитан резерв (часы ожидания плюс минуты вещания)? О каких неисправностях сообщается? | Батареи недостаточной ёмкости, неисправности, о которых никогда не сообщается |
| 4 | Какова суммарная мощность усилителей, доля запаса к нагрузке, есть ли резервирование N+1? | Усилители, подобранные ровно под номинальную нагрузку, перегрев на объекте |
| 5 | Сколько каналов пульта, можно ли сопоставить их один к одному с пожарными отсеками, и что придётся менять, чтобы позже добавить зону? | Слишком мало зон, что вынуждает идти на вторую реконструкцию |
| 6 | Какое сечение кабеля и максимальная длина шлейфов 100V? Как рассчитывается падение напряжения — есть ли расчётный лист? | Корневая причина слабого звукового давления на дальнем конце |
| 7 | Вариант IP: multicast или unicast? Поддерживается ли IGMP snooping? Сколько PoE-мощности потребляет один громкоговоритель? | Вся сеть встаёт после ввода в эксплуатацию |
| 8 | Кто поставляет плату пожарного сопряжения, кто интегрирует протокол, входят ли комплексные испытания в смету? | Неясная ответственность за интерфейс, перекладывание вины на пусконаладке |
5 пунктов выборки при инспекции и 3 при приёмке на объекте
Инспекция на фабрике (до отгрузки, по выборке AQL):
| # | Проверка выборки | Критерий приёмки |
|---|---|---|
| 1 | Звуковое давление и АЧХ | Измерьте SPL на 1 m при номинальной мощности (dB); в пределах ±3 dB от паспорта; без слышимых искажений |
| 2 | Импеданс и отводы | Измерьте мультиметром импеданс обмотки отвода 100V; каждый отвод соответствует номиналу; проводка отводов закреплена |
| 3 | Искажения и уровень шума | THD ≤ 1% при номинальной мощности (1 kHz); без сетевого фона в режиме ожидания |
| 4 | Всепогодность и конструкция | Для уличных моделей проверьте заявленную степень IP и прокладки; для антивандальных моделей проверьте степень IK (IK10 = удар 20 джоулей) |
| 5 | Прогон и функционирование | 4-8 h непрерывного прогона при полной нагрузке без срабатывания защиты; проверьте переключение зон, приоритет и отчёт о неисправностях по каждому устройству |
Приёмка на объекте (после монтажа и пусконаладки):
- Измерьте звуковое давление: шумомером в точках слушателя сверьте с целями из раздела 3 и NFPA 72 (фоновый шум +15 dB, не ниже 75 dB(A)).
- Проверьте сопряжение и приоритет: подайте пожарный сигнал и убедитесь, что фоновая музыка принудительно прерывается, аварийное объявление звучит по зонам, а записи прослеживаются.
- Тест разряда батарей: отключите сеть, разрядите до номинальных значений времени ожидания и вещания и проверьте автономность и отчёт о неисправностях. Метод тот же, что и при предотгрузочной инспекции: сначала задайте стандарт, потом сохраните доказательства.
Контрольный список сметы из 12 пунктов
- Громкоговорители: модель, мощность отвода, EN 54-24 (аварийные зоны) против стандартного типа, количество и распределение по зонам
- Усилители: номинальная мощность, число каналов, доля запаса, включено ли резервирование N+1
- Пульт / матрица: число каналов, расширяемость
- Источники и микрофоны: входят ли пожарный аварийный микрофон и модуль приоритета
- Хост речевого оповещения: сертифицированная модель, тип сертификата, основание расчёта резервных батарей
- Плата пожарного сопряжения и интеграция протокола: в смете или отдельной строкой
- Кабель: спецификация, сечение, метры, включены ли лоток, короб и протяжка
- Сетевая часть (вариант IP): число портов коммутатора, бюджет PoE, настройка VLAN и multicast
- Стойка, распределение питания и UPS: размер, количество, ёмкость и время автономной работы
- Программирование и пусконаладка: человеко-дни, таблица зон и запись содержания объявлений
- Обучение и документация: руководство по эксплуатации, чертежи зон, протокол испытаний сопряжения, исполнительные чертежи
- Гарантия и запчасти: срок, доля запчастей для громкоговорителей и усилителей, время реакции
Структура затрат (диапазон, который мы видим на гостиничных и коммерческих проектах, которые ведём): оборудование (усилители, громкоговорители, хост) — около 45-60%, кабель и кабеленесущие системы — около 15-25%, программирование и интеграция — около 5-15%, монтаж и пусконаладка — около 20-35%. Эти четыре доли меняются с числом зон, тем, какая часть системы сертифицирована для аварийного оповещения, и тем, входит ли монтаж в объём — поэтому согласуйте объём до сравнения цен. Разбор затрат на систему ELV использует то же деление.
Шесть частых ловушек
- Отношение к «поддерживает сопряжение с пожарной системой» как к технической спецификации. Это должно опираться на три вещи: сертифицированная модель, протокол, названный ответственный.
- Подбор усилителя ровно под номинальную мощность громкоговорителей. Без запаса 30% он первым уходит в тепловую защиту летом.
- Обычные громкоговорители в аварийных зонах. Сертифицированный по EN 54-24 громкоговоритель выглядит почти так же, как стандартный потолочный, и стоит заметно дороже — и это вскрывается на приёмке.
- Выбор сечения кабеля по принципу «должно хватить». Падение напряжения свыше 10% на длинном шлейфе оставляет дальний конец слишком тихим, чтобы разобрать речь, и три дня поиска неисправности могут этого не найти.
- Отсутствие бюджета PoE и multicast в проекте IP. После монтажа мощности коммутатора не хватает, или вся сеть встаёт при каждом объявлении.
- Установка батарей без теста разряда. Номинальные 30 min аварийного вещания могут оказаться на объекте 10 min.
Закупка системы оповещения: часто задаваемые вопросы
Вопрос 1: Сколько стоит система оповещения? Единой цены за единицу нет. Стоимость определяют четыре вещи: число точек и зон, линия 100V или IP, сколько зон должна покрывать аварийная сертификация и входят ли монтаж и пусконаладка в объём. Рабочий подход — составить таблицу зон (громкоговорители по зонам, мощность отвода, аварийная зона или нет) и оценить её зона за зоной, а затем смотреть на целое; доли блоков затрат — в разделе 8.
Вопрос 2: При реконструкции старого отеля обязательно переходить на IP-аудио? Нет. Если в каждой зоне уже есть аудиокабель и зон немного, остаться на линии 100V — самое простое решение: оборудование дешевле, задержки в линии нет, обслуживание минимальное. IP оправдан только тогда, когда нужны объявления по номерам или по точкам и удалённый статус каждого отдельного громкоговорителя.
Вопрос 3: Обязательна ли сертификация аварийного оповещения? Всякий раз, когда система передаёт пожарные объявления об эвакуации, используйте сертифицированные устройства согласно местным нормам (EN 54-16 плюс EN 54-24 в ЕС, на Ближнем Востоке и в Африке, рамки UL 2572 в США, CCCF плюс GB 16806 в Китае). Чистой фоновой музыке сертификация EN 54 не нужна, но выбирайте такую структуру зон, которая оставляет интерфейсы для последующего добавления аварийного покрытия.
Вопрос 4: Какой запас усилителя правильный? На практике суммарная нагрузка не более номинальной мощности x 0.7. Допуск отводов, потери в кабеле и пики музыки потребляют мощность, поэтому 30% — минимальный запас; многозонные проекты добавляют один резервный усилитель для резервирования N+1, чтобы одиночный отказ не вывел зону из эфира.
Вопрос 5: Может ли IP-аудио делить один коммутатор с CCTV и контролем доступа? Да, но разместите его в отдельном VLAN и зарезервируйте мощность и запас для PoE-портов. Для аудио-multicast должен быть включён IGMP snooping, иначе лавинообразная рассылка обрушит всю сеть. Подход тот же, что и дисциплина QC для сетей CCTV: сначала посчитайте порты и мощность, потом говорите о совместном использовании.
Вопрос 6: Какой пункт чаще всего пропускают при инспекции? Прогон при полной нагрузке и отчёт о неисправностях. То, что громкоговоритель издаёт звук и усилитель включается, видно легко, но уйдёт ли он в тепловую защиту после 4-8 часов при полной нагрузке и сообщит ли хост об отказе сети — можно обнаружить только на испытательном стенде.
Пришлите таблицу зон и список точек — это полезнее, чем сразу спрашивать цену
Самая дорогая статья затрат в системе оповещения — не громкоговорители, а переделки из-за неверно нарезанных зон и несогласованной сертификации. Пришлите нам таблицу зон, список точек или BOQ по ELV, и первое, что мы сделаем, — не смета, а отметка каждой зоны с её отводами громкоговорителей, запасом усилителя, признаком аварийной зоны и диапазоном цены в едином объёме. Для пакетов PA плюс аварийное оповещение по отелю, кампусу и промышленному парку мы в течение 48 часов возвращаем послойную смету и записку об ответственности за интерфейсы; полный объём поставки системы ELV — здесь.
