تعد شبكة WiFi للضيوف المصدر الأول لشكاوى الفنادق التي لا تصل أبدًا إلى بطاقة التقييم — «الإنترنت كان بطيئًا»، «لم أستطع الاتصال»، «التلفاز كان يقطَع طوال الليل». والفرق بين شبكة فندق يشيد بها الضيوف وأخرى يتحملونها بصمت نادرًا ما يكون مزوّد الإنترنت نفسه؛ بل هو التصميم على مستوى الأجهزة: أيّ نقاط الوصول، وكم عددها، وأين تُركَّب، وكيف تُزوَّد بالطاقة، وكيف تُدار المنظومة بأكملها.
ولمعرفة كيف يتكامل هذا مع بقية أنظمة المبنى، اطّلع على نظرة عامة على أنظمة ELV المورَّدة من الصين.
يتناول هذا المقال التصميم الفعلي لشبكة فندق من 500 غرفة في وسط أفريقيا — المشروع نفسه المكوّن من 18 طابقًا الذي غطّته دراسة حالة تصميم الأنظمة الضعيفة (ELV) طابقًا بطابق. وهذه المرة نتعمّق مستوىً إضافيًا: خطة نقاط الوصول WiFi، ومعمارية التبديل، وتخزين الفيديو الذي يقف خلف نظام المراقبة.
ما هي نقاط الوصول الثلاثة وما مهامها الثلاث؟
يُبنى تصميم WiFi لهذا الفندق على نقاط وصول Wi-Fi 6 بثلاثة أشكال فيزيائية مختلفة، اختير كلٌّ منها لجزء مختلف من المبنى:
| نوع نقطة الوصول | مكان التركيب | السعة التصميمية |
|---|---|---|
| نقطة وصول جدارية (Wall-plate AP) | غرف الضيوف والأجنحة | حتى 60 مستخدمًا متزامنًا، ثنائية النطاق، 4 تدفقات (~1.8 جيجابت/ثانية) |

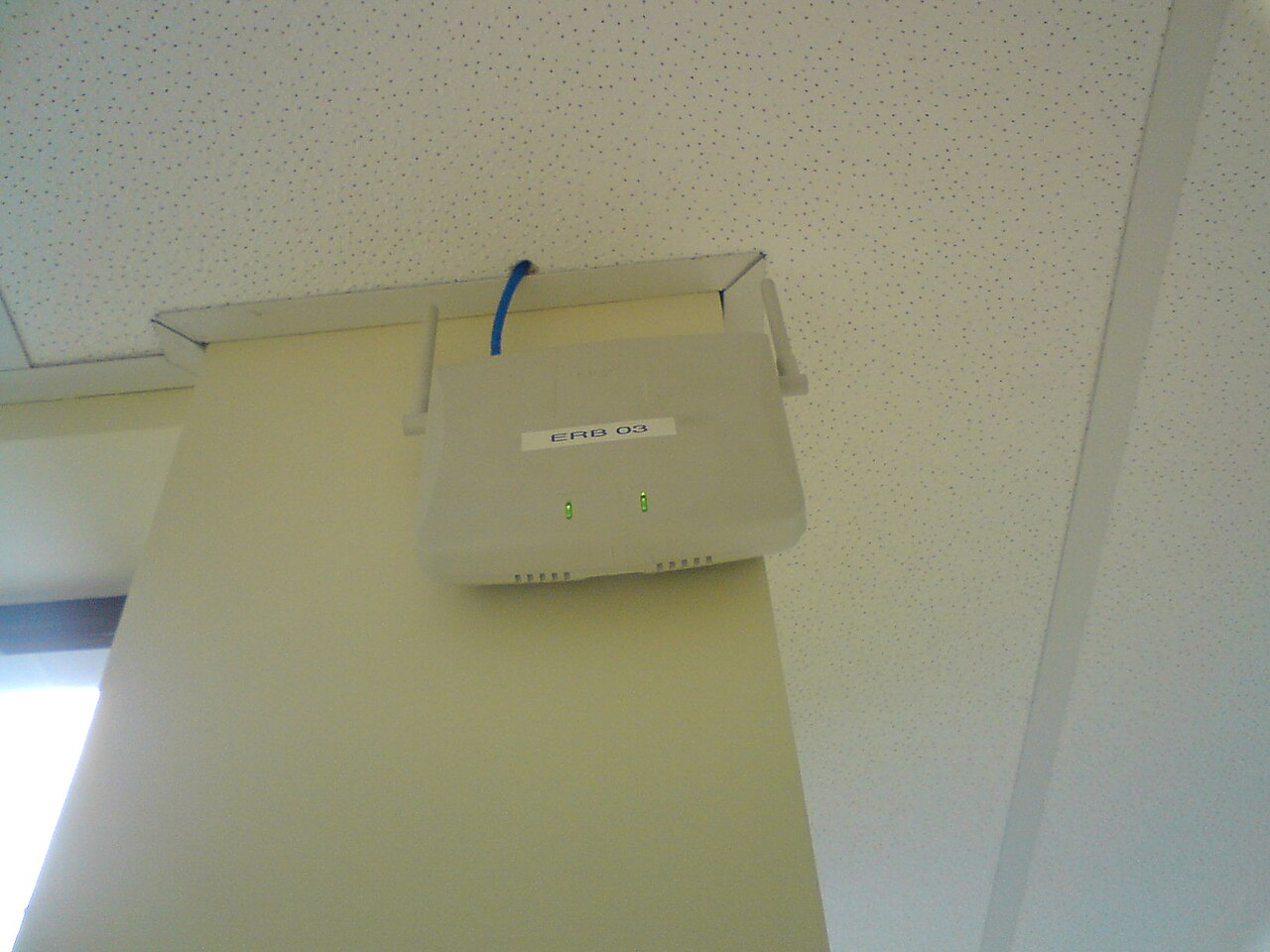

| نقطة وصول سقفية عالية الكثافة | الممرات والردهة وقاعات الاجتماعات | حتى 300 مستخدم، ثلاثية النطاق، 6 تدفقات (~3.3 جيجابت/ثانية) |
| نقطة وصول خارجية | التراس ومنطقة المسبح والسطح | حتى 100 مستخدم، ثنائية النطاق، هوائيات داخلية/خارجية |
منطق الاختيار أهم من أرقام الموديلات:
- نقاط الوصول الجدارية تُركَّب في الغرف التي يكون الضيوف فيها هم المستخدمين — نقطة لكل غرفة أو لكل غرفتين متجاورتين، وتُثبَّت حيث يوجد التلفاز والمكتب.
- نقاط الوصول السقفية تتحمّل العبء في المساحات المفتوحة عالية الكثافة: الممرات (حيث تتنافس أجهزة كل غرفة على الإشارة)، والردهة، والمطاعم، ومنطقة الترفيه في الطابق التاسع.
- نقاط الوصول الخارجية تغطّي التراس والمسبح ومناطق السطح حيث يستحيل التركيب على السقف.
من الأخطاء الشائعة شراء موديل AP واحد «كافٍ» للمبنى بأكمله. هنا تُوازَن السعة مع المساحة: وحدة سقفية ثلاثية النطاق لطابق الفعاليات الذي يخدم 300 مستخدم، ووحدة جدارية متواضعة لغرفة الضيوف. تدفع ثمن الكثافة حيث توجد الكثافة فقط.
أين وُزِّعت 214 نقطة وصول في خطة كل طابق؟
جدول كميات نقاط الوصول في المشروع هو الجزء الأكثر فائدة في هذا التصميم، لأنه يُظهر كيف يغيّر نوع الغرفة الطلب على الشبكة. إليك التوزيع الفعلي (نقاط الوصول الجدارية + السقفية لكل طابق):
| الطابق / المنطقة | نقاط الوصول الجدارية | نقاط الوصول السقفية |
|---|---|---|
| الطابق السفلي | 1 | 7 |
| الطابق الأرضي | 17 | 1 |
| الطابق النصفي (الميزانين) | 7 | 16 |
| الطابقان الأول والثاني (غرف الضيوف) | 56 | 8 |
| الطوابق من الثالث إلى السادس (غرف الضيوف) | 88 | 16 |
| أجنحة الطابق السابع | 22 | 1 |
| أجنحة الطابق الثامن | 20 | 1 |
| تراس الطابق التاسع (ترفيه) | 15 | 1 |
| البنتهاوس في الطابقين العاشر والحادي عشر | 24 | 14 |
| الطابق الثاني عشر | 20 | 3 |
| مكاتب الطابق الثالث عشر | 18 | 6 |
| سطح الطابق الرابع عشر | 14 | 1 |
| المطعم الدوّار | 10 | 1 |
| الإجمالي | 214 | 169 |
أساس دراسة الحالة: سجلات المشروع الداخلية — مخططات التصميم وقائمة المواد وسجلات الموقع. ولا يُذكر اسم العميل وشروطه التجارية بناءً على طلبه.
اقرأ الجدول بعين مهندس الشبكات:
- طوابق غرف الضيوف (1–6) تعتمد بكثافة على النقاط الجدارية: نحو 10–14 غرفة في كل طابق، ولكل غرفة نقطة وصول مخصصة. الضيوف العابرون لا يتنقّلون كثيرًا بين النقاط، لذا تغطية كل غرفة على حدة تتفوق على الوحدات السقفية بعيدة المدى.
- البنتهاوس والطابق النصفي يقلبان النسبة — نقاط سقفية أكثر مقارنةً بالجدارية، لأن الأجنحة تضم مساحات معيشة أكبر وتصميمات مفتوحة لا تكفيها وحدة جدارية واحدة.
- مكاتب الطابق الثالث عشر تحصل على نسبة عالية من النقاط السقفية (6 وحدات سقفية مقابل 18 جدارية) لأن مستخدمي المكاتب يتنقّلون بين المكاتب وقاعات الاجتماعات — التنقّل بين النقاط (roaming) مهم هنا.
- المطعم الدوّار على السطح يحصل على 10 نقاط وصول مخصصة: فضاء متحرك مزدحم بجدران زجاجية هو من أصعب بيئات WiFi في المبنى.
كيف تتم المحاكاة قبل التركيب لمخططات إشارة 2.4G و5G؟
كل طابق في هذا المشروع يحصل على مخطط محاكاة إشارة لكل من 2.4 GHz و5 GHz قبل تركيب نقطة وصول واحدة. هذه خطوة تتجاهلها معظم مشاريع WiFi الفندقية، وهي بالضبط النقطة التي يُحسم فيها مستوى الجودة.
تجيب عمليات المحاكاة عن ثلاثة أسئلة:
- فجوات التغطية — حيث تنخفض الإشارة دون الحد الأدنى القابل للاستخدام (خاصةً الممرات ومناطق الحمّامات خلف الجدران السميكة)
- التداخل — حيث تتداخل نقاط الوصول المتجاورة على القناة نفسها، وهو أمر أهم في 5 GHz منه في 2.4 GHz
- نقاط ازدحام السعة — حيث يكون عدد نقاط الوصول صحيحًا لكن كثافة الأجهزة المتصلة ستتجاوز ما تستطيع أجهزة الراديو خدمته (زحمة الإفطار في مطعم الطابق الأرضي، وحشد تسجيل الوصول في الردهة)
تُظهر المخططات أيضًا غرف التيار الضعيف (خزائن الاتصالات في كل طابق) التي ترتكز عليها شبكة الكابلات: لكل نقطة وصول مسار كابل يعود إلى الخزانة، ولا تكون المحاكاة مفيدة إلا إذا راعت مواقع نقاط الوصول الأماكن التي يمكن أن تمر بها الكابلات فعلًا. صمّم التغطية على الورق أولًا، ثم ثبّت عدد نقاط الوصول في قائمة الكميات (BOQ) — ولا تفعل العكس أبدًا.
ما دور النواة والتجميع والوصول في العمود الفقري للشبكة؟
خلف نقاط الوصول توجد معمارية تبديل من ثلاث طبقات:
- مفتاح النواة (Core switch) — مفتاح هيكلي (chassis) مزوّد بوحدات طاقة مكرّرة ووحدتي معالجة رئيسيتين (MPU)، بحيث لا يؤدي تعطّل مصدر طاقة أو بطاقة تحكم إلى انهيار الشبكة. تحتضن غرفة التحكم في الطابق السفلي النواة، ويرتفع العمود الفقري الليفي عبر الطوابق.
- مفاتيح التجميع (Aggregation) — وحدات بمنافذ 48 وروابط صاعدة 10G تجمع حركة المرور من مجموعات الطوابق.
- مفاتيح الوصول (Access) — مفاتيح PoE مُدارة سحابيًا في كل غرفة تيار ضعيف، تزوّد نقاط الوصول والكاميرات في طابقها بالطاقة والاتصال.
التصميم المكرّر مقصود لسوقٍ يعني فيه انقطاع الخدمة أن الضيوف سيغادرون: لا مصدر طاقة وحيد، ولا بطاقة تحكم وحيدة، ولا رابط صاعد وحيد بين الطوابق. والعمود الفقري الليفي بين الطوابق يعني أن تعطّل رابط في طابقٍ ما لا يُسقط الطابق الذي فوقه.
كيف يشغّل PoE نقاط الوصول والكاميرات عبر كابل واحد؟
تقنية الطاقة عبر الإيثرنت (PoE) هي نقطة التقاء الشبكة بالمبنى المادي. يستخدم هذا التصميم النطاق الكامل لتقنيات PoE الحديثة:
| فئة PoE | الطاقة لكل منفذ | الجهاز النموذجي |
|---|---|---|
| 802.3af | 15 واط | هواتف IP الأساسية ونقاط الوصول منخفضة المواصفات |
| 802.3at | 30 واط | نقاط وصول Wi-Fi 6 القياسية ومعظم الكاميرات |
| 802.3bt | حتى 90 واط | نقاط الوصول ثلاثية النطاق عالية الكثافة وكاميرات PTZ |
ثلاث مزايا PoE في هذا التصميم تستحق الإصرار عليها في أي فندق:
- حارس PoE (PoE watchdog) — يكتشف المفتاح كاميرا أو نقطة وصول تعلّقت ويعيد تشغيل ذلك المنفذ الواحد تلقائيًا. في الفندق، هذا هو الفرق بين «كاميرا معطلة حتى يزورها فني» و«نظام يعالج نفسه في دقائق».
- الحماية من الحلقات (Loop protection) — كابل موصول خطأً يخلق حلقة شبكة (loop) يمكن أن يُسقط طابقًا كاملًا؛ يكتشف المفتاح ذلك ويحجبه بدلًا من ذلك.
- PoE الدائم (Perpetual PoE) — تبقى الأجهزة مزوّدة بالطاقة أثناء ترقية برمجيات المفاتيح الثابتة (firmware)، بحيث لا تعيد نافذة الصيانة الروتينية تشغيل نظام الكاميرات بأكمله في الثالثة فجرًا.
كيف توفر الإدارة السحابية لوحة تحكم واحدة للمنشأة بأكملها؟
أجهزة الشبكة في هذا المشروع مُدارة سحابيًا — يسجَّل كل مفتاح وموجّه (router) ونقطة وصول وكاميرا في منصة سحابية، ويقوم مشغّل الفندق (أو شريك التوريد) بإعداد المنشأة بأكملها ومراقبتها من لوحة تحكم واحدة.
القيمة العملية لفندق بعيد في وسط أفريقيا يصعب المبالغة في تقديرها:
- لا حاجة إلى أي خبرة إعداد في الموقع. الإعداد الموجَّه في المنصة يفعّل حزمة الأمان والشبكة الكاملة في نحو خمس دقائق لكل مجموعة أجهزة، بدلًا من إعداد كل جهاز عبر سطر الأوامر.
- استكشاف الأخطاء عن بُعد حتى مستوى الدقيقة. عندما يبلغ ضيف عن كاميرا معطلة أو منطقة إشارة ضعيفة، يستطيع المشغّل تحديد موقع الجهاز، والاطلاع على لقطة مباشرة، وإعادة تشغيل الكاميرا أو منفذ المفتاح الخاص بها عن بُعد — دون إرسال فني عبر المدينة.
- إعادة تشغيل بضغطة واحدة لكل منفذ. الإصلاح الأكثر شيوعًا في شبكات الفنادق («فقط أعد تشغيله») يتحول إلى إجراء عن بُعد مربوط بالجهاز المحدد.
بالنسبة لمنشأة قد يكون أقرب مهندس شبكات إليها على بُعد رحلة طيران، فإن الإدارة السحابية ليست ترفًا — بل هي خطة الصيانة نفسها.
أين تعيش تسجيلات CCTV في تخزين الفيديو؟
الجانب المراقبي في هذه الشبكة يحتاج تخزينًا جادًا، ويحدد التصميم نظام تخزين فيديو مدمجًا (EVS) بدلًا من كومة أجهزة NVR:
- السعة: موديلات 24/36/48 حجيرة (bay)، تدعم أقراص المؤسسات بسعة 20 تيرابايت — وحدة الـ48 حجيرة في هذا المشروع تستوعب متطلب الاحتفاظ الكامل البالغ 90 يومًا من تصميم CCTV
- التكرار: RAID 0/1/5/6/10/50/60 بالإضافة إلى عنقود N+M — القرص المعطوب لا يُفقد التسجيلات، والعقدة التخزينية المعطلة تغطيها العقدة الشقيقة في العنقود
- الأداء: معالجان مزدوجان (dual-CPU) مع ذاكرة 16 جيجابايت (قابلة للتوسعة)، ويعالج أكثر من ألف قناة وصول وإعادة توجيه
- التخزين المباشر للبث: تكتب الكاميرات مباشرةً إلى نظام EVS دون خادم وسائط إعادة توجيه في المنتصف — مكوّنات أقل بين الكاميرا والقرص تعني نقاط فشل أقل وتكلفة أدنى مقارنةً بمعمارية IP-SAN
يقع خادم التخزين وخادم المراقبة بالفيديو الذكية في منطقة مكاتب الطابق الثالث عشر، معزولين فيزيائيًا عن شبكة WiFi الخاصة بالضيوف وفقًا لقاعدة عزل الشبكات الأربع في المشروع.
كيف تصمم شبكة فندق لا يشتكي منها الضيوف وفق قائمة التحقق؟
- طابق نوع نقطة الوصول مع المساحة — جدارية للغرف، وسقفية عالية الكثافة للمناطق العامة، وخارجية للتراس/السطح
- أعدّ جداول كميات نقاط الوصول لكل طابق ومحاكاة الإشارة (2.4G و5G) قبل التركيب
- استخدم معمارية من ثلاث طبقات — نواة مكرّرة، وتجميع، ووصول PoE — مع ألياف بين الطوابق
- حدّد النطاق الكامل لـPoE (af/at/bt) واطلب حارس PoE والحماية من الحلقات وPoE الدائم
- اختر أجهزة مُدارة سحابيًا حتى يمكن إعداد منشأة بعيدة وإصلاحها دون مهندسين في الموقع
- احسب حجم تخزين الفيديو لفترة الاحتفاظ الكاملة، مع تكرار RAID وعنقود N+M
- أبقِ شبكات الضيوف والمكاتب وCCTV وIPTV معزولة فيزيائيًا — حتى أفضل شبكة WiFi تصبح عبئًا إذا استطاعت الوصول إلى NAS المكاتب
